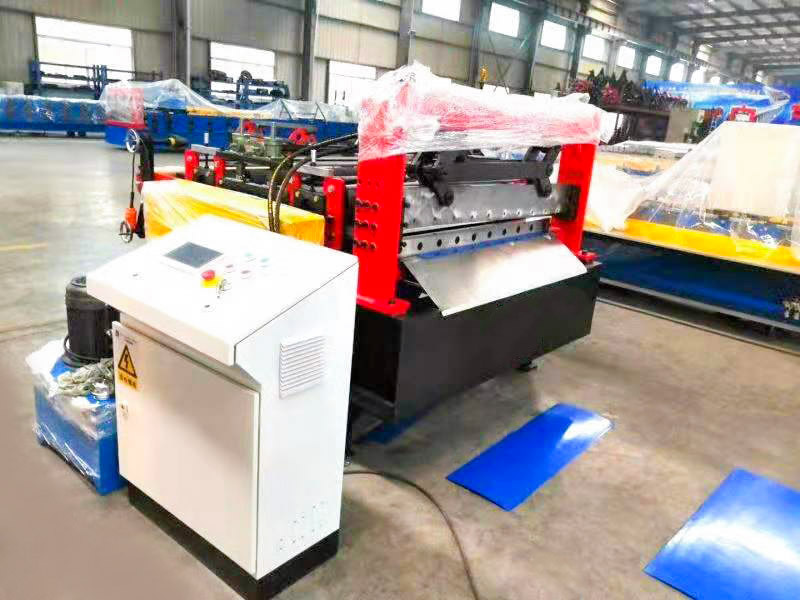

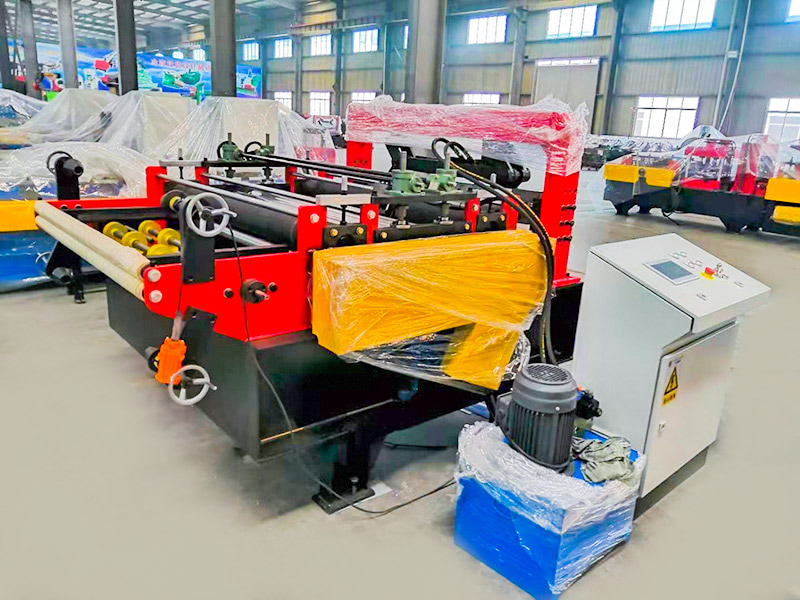

Jednostavni stroj za ravnanje i rezanje zavojnica je ekonomičan stroj dva u jednom za prethodnu obradu limova, koji nudi jednostavnu strukturu, osnovne funkcije i nisku cijenu. On integrira ravnanje svitka i rezanje na duljinu u jednu, pojednostavljenu proizvodnu liniju, omogućujući kontinuiranu obradu od svitka do ravnog lima. Dizajniran za male, niskobudžetne primjene, bavi se temeljnim zahtjevima "odmotavanja, izravnavanja i rezanja na duljinu."
Jiangyin Hailong Machinery Factory je Jednostavan stroj za ravnanje i rezanje zavojnica Dobavljač u Kini. S više od 1200 odnosa s kupcima, opslužujemo brojne industrije prilagođenom opremom za valjanje, isporučujemo Jednostavan stroj za ravnanje i rezanje zavojnica na prodaju.
Osnovne funkcije:
Odmotavanje (odmotavanje): podržava i polako odmotava zavojnicu, ublažavajući napetost zavojnice.
Izravnavanje (ravnanje): Mehanički valjci eliminiraju deformacije kao što su valoviti rubovi, savijanje i nagib, vraćajući ravnost.
Rezanje (rezanje na duljinu): Reže metalnu traku koja se kontinuirano uvlači (spljoštenu) u pojedinačne listove unaprijed postavljene duljine.
Značajke opreme:
Jednostavna struktura: nema složenih sustava automatizacije, kompaktan mehanički dizajn i mali otisak (obično 5-10 metara duljine).
Prevladava ručni rad: Ručno umetanje svitka, podešavanje parametara (kao što je pritisak valjka za izravnavanje) i prikupljanje listova oslanjaju se na iskustvo operatera.
Funkcionalnost je pojednostavljena: fokusira se isključivo na odmatanje i izravnavanje, nedostaju mu napredne značajke poput automatskog ispravljanja mreže, kontrole napetosti i preciznog rezanja.
Niska cijena: Cijena je otprilike 1/5 do 1/3 potpuno automatske linije za niveliranje (obično deseci tisuća RMB).
Mala potrošnja energije: Snaga motora je relativno niska (obično 11kW do 30kW), što ga čini prikladnim za male radionice.
Tipična struktura:

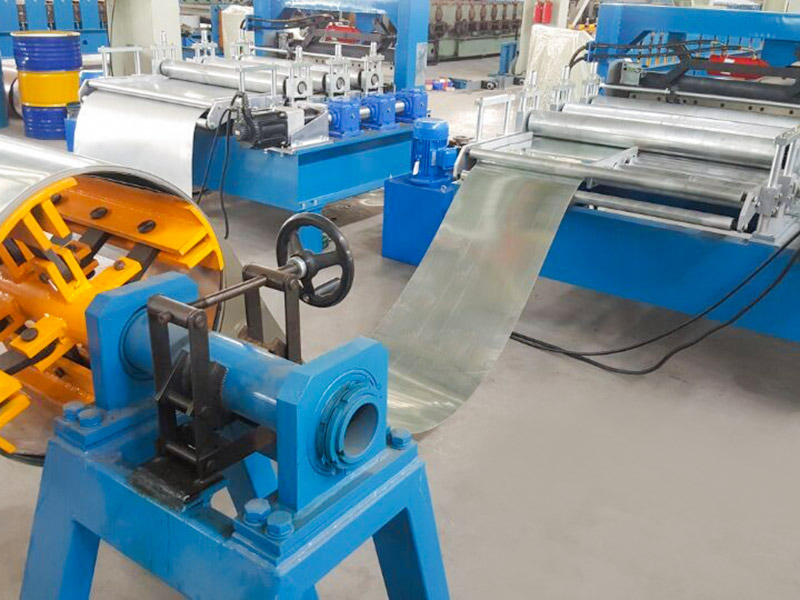

Stalak za odmotavanje: Jednostavna struktura u obliku stošca ili konzole s kolutom koji se ručno širi i skuplja za učvršćivanje zavojnice.
Platforma za ubacivanje: Ručno vodi glavu trake u stroj za izravnavanje.

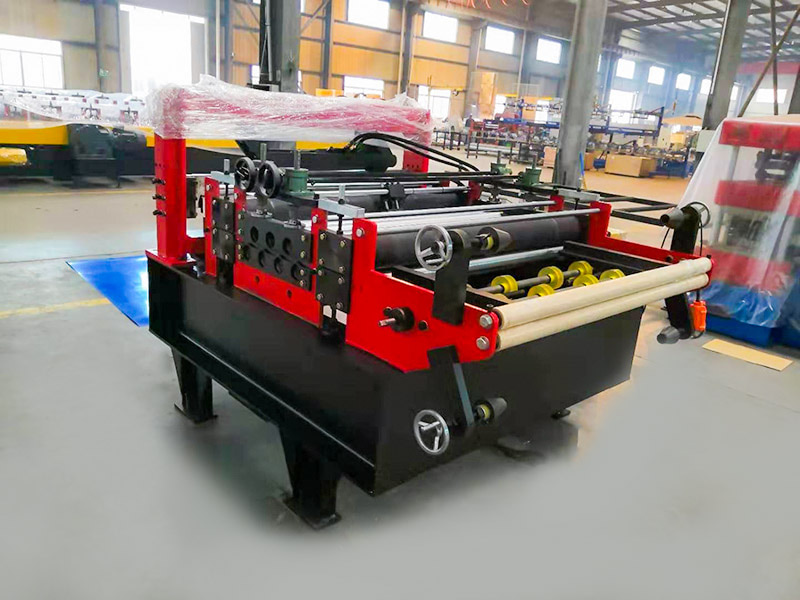

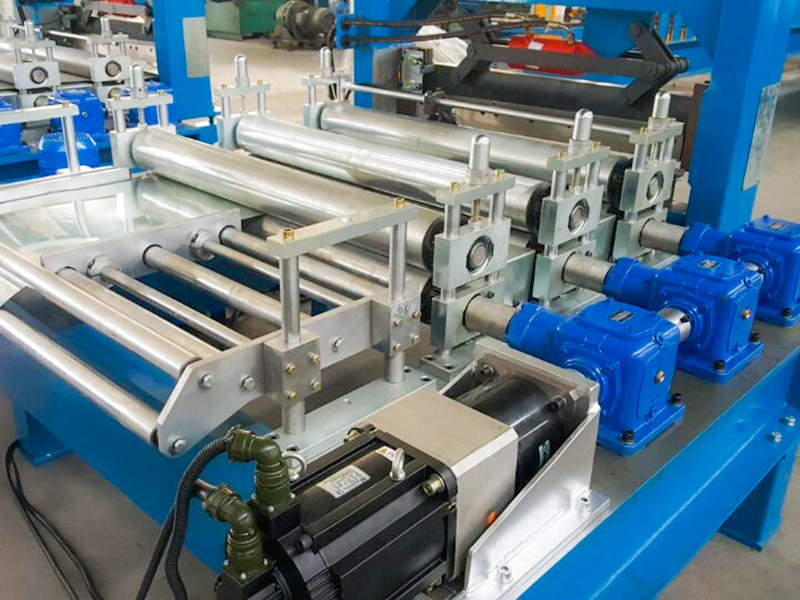

Jedinica za izravnavanje: Središnja jedinica, koja sadrži 5 do 9 valjaka za izravnavanje (manje nego na naprednim modelima), ispravlja deformacije savijanjem valjaka.
Uređaj za šišanje:
Hidrauličke škare: niske cijene i jednostavno održavanje, prikladne za debljine ≤3 mm (glavni izbor).
Pneumatske škare: Još pristupačnije, prikladne samo za metalne lima ≤1,5 mm (sklone deformacijama).
Stalak za šišanje: prima poravnate listove za ručno rukovanje i slaganje.
| Zahtjev za napajanje | Napon | 380V/50Hz/3Ph (može se prilagoditi) |
| Snaga glavnog motora | 7,5KW | |
| Snaga rezača | 5,5KW | |
| Brzina proizvodnje | 10-15m/min | |
| Debljina strukture | 18 mm | |
| Promjer osovine | 80 mm | |
| Vozi | oprema | |
| H Čelik | 400 mm | |
| Zaslon | HMI | |
| Vrsta rezanja | Podešavanje duljine i rezanje stupića | |
| Kontrolni sustav | PLC Siemens | |
| Dimenzija instalacije (ovisi o konačnom dizajnu) | 3,6m×1,5m×1,2m | |
| Ukupna težina (približno) | 3,0T | |
