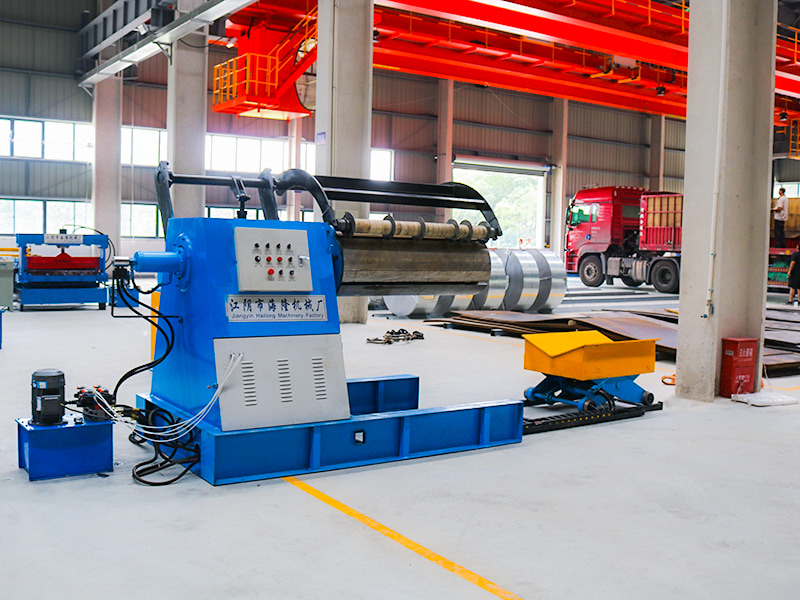

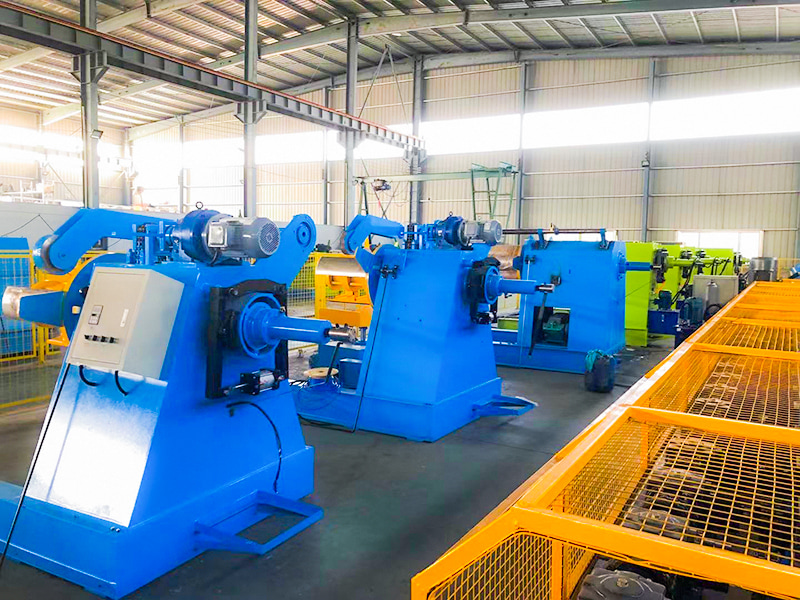

Hidraulički odmotavač čeličnih zavojnica ključni je dio opreme koji se koristi u linijama za obradu lima (kao što su linije za oblikovanje valjaka, linije za rezanje, linije za rezanje na duljinu i linije za utiskivanje) za podupiranje, odmatanje i kontrolu metalnih zavojnica (čelik, aluminij, bakar itd.). Njegova ključna značajka je korištenje hidrauličkog sustava kao primarne metode napajanja i upravljanja.
Jiangyin Hailong Machinery Factory je Hidraulički uređaji za odmotavanje čeličnih zavojnica Dobavljač u Kini. S više od 1200 odnosa s kupcima, opslužujemo brojne industrije prilagođenom opremom za valjanje, isporučujemo Hidraulički uređaji za odmotavanje čeličnih zavojnica na prodaju.
Glavne komponente:
Okvir/baza: Podržava cijelu jedinicu.

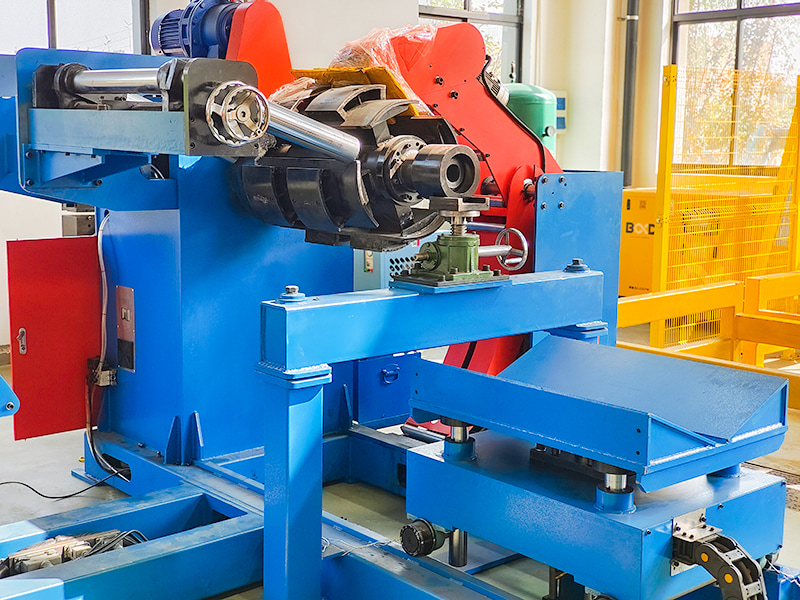

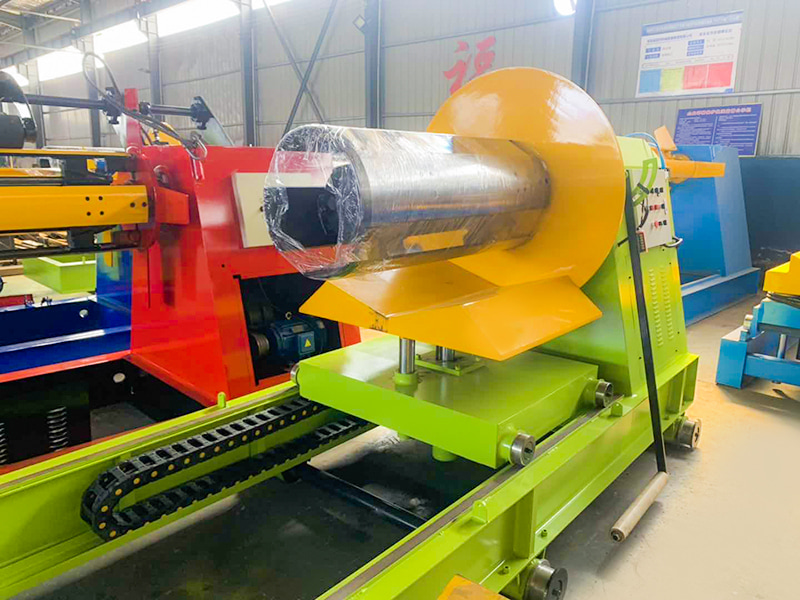

Hidraulički kotur za širenje i skupljanje: središnja komponenta koja sadrži hidraulički cilindar i mehanizam za širenje i skupljanje (sektorske ploče, piramidalni rukavci itd.).
Vreteno i ležajevi: podržavaju rotaciju zavojnice.

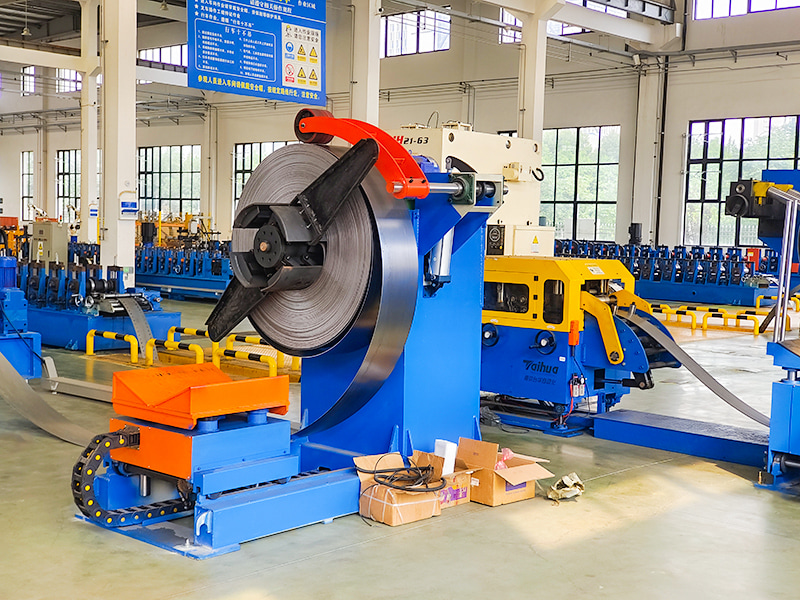

Ruka za prešanje (valjak za prešanje): Pokretana hidrauličkim cilindrom, ruka za prešanje pritišće vanjski prsten zavojnice.
Ruka za nošenje/kolica za nošenje: Pruža pomoćnu potporu za zavojnicu.
Sustav kočenja: Tipično, hidraulička disk kočnica ili hidraulički motor stvaraju napetost odmotavanja.
Pogonski sustav: vreteno može pokretati motor i reduktor ili hidraulički motor.
Hidraulička stanica: Uključuje hidrauličku pumpu, motor, spremnik za ulje, blokove upravljačkih ventila (smjerni ventili, proporcionalni ventili/servo ventili, tlačni ventili, protočni ventili itd.), hladnjak, filter itd.
Električni upravljački sustav: PLC, zaslon osjetljiv na dodir (HMI), senzori (prekidači blizine, koderi itd.), itd., koji se koriste za primanje naredbi, nadzor statusa i preciznu kontrolu rada hidrauličkog sustava.
Pomoćni uređaji: kao što su uređaj za centriranje zavojnice (CPC) i rubne vodilice.
Pregled tijeka rada:
Utovar zavojnice: dizalica ili kolica podižu zavojnicu na potpornu ruku/kolica odmotavača. Potporna ruka se podiže ili se kolica pomiču kako bi se svitak otprilike poravnao sa središtem koluta.
Umetanje i zatezanje koluta: Kolut (u stanju smanjenog promjera) umeće se u unutarnju rupu svitka. Hidraulički sustav pokreće kolut na širenje, čvrsto podupirući unutarnju stijenku svitka.
Ruka koluta/uvlačenje kolica: Potporni uređaj se spušta ili pomiče.
Ruka za prešanje prema dolje: Hidraulički cilindar pokreće ruku za prešanje (valjak za prešanje) prema dolje, pritišćući krajnji vanjski sloj zavojnice.
Provlačenje niti i uspostavljanje napetosti: Operater ili automatizirani sustav provlači glavu trake kroz naknadnu opremu (kao što je ravnalo). Sustav kočenja se aktivira kako bi se uspostavila potrebna napetost odmotavanja.
Operacija odmotavanja: Proizvodna linija se pokreće, a vreteno (pokrenuto električnim ili hidrauličkim motorom) okreće kolut i zavojnicu da se odmotaju. Ruka za prešanje postupno se podiže kako se promjer svitka smanjuje, dok kočioni sustav kontinuirano osigurava ravnomjernu napetost.
Pražnjenje: Kada se zavojnica potroši, pritisna ruka se podiže, zavojnica se hidraulički sabija, a potporna ruka/kolica zavojnice pomiče se u potporni položaj kako bi se uklonila prazna jezgra zavojnice, pripremajući se za sljedeći ciklus.
| Vrsta | MTC-700 | MTC-800 | MTC-1000 | MTC-1300 | MTC-1600 |
| Širina materijala (mm) | 700 | 800 | 1000 | 1300 | 1600 |
| Debljina materijala (mm) | 3 | ||||
| Unutarnji promjer (mm) | φ450～ 530 | ||||
| Vanjski promjer (mm) | φ1200 | φ1200 | φ1200 | φ1200 | φ1200 |
| Težina (kg) | 2500～ 20000 | 3000～ 20000 | 3000～ 20000 | 3000～ 20000 | 3000～ 20000 |
| Brzina (m/min) | 15 | ||||
| Proširujući se | Hidraulička ekspanzija | ||||
| Težina stroja (kg) | 2000 | 2100 | 2300 | 2500 | 3000 |
| Sie stroja (mm) | 1,7×1,3×1,4 | 1,8×1,4×1,4 | 2,0×1,5×1,6 | 2,5×1,8×1,8 | 3,0×2,0×2,0 |
| Snaga | AC 3 Ph 380V (može se prilagoditi) | ||||
