Strojevi za oblikovanje čeličnih klinova i tračnica

Klasifikacija opreme:

Po vrsti proizvoda:

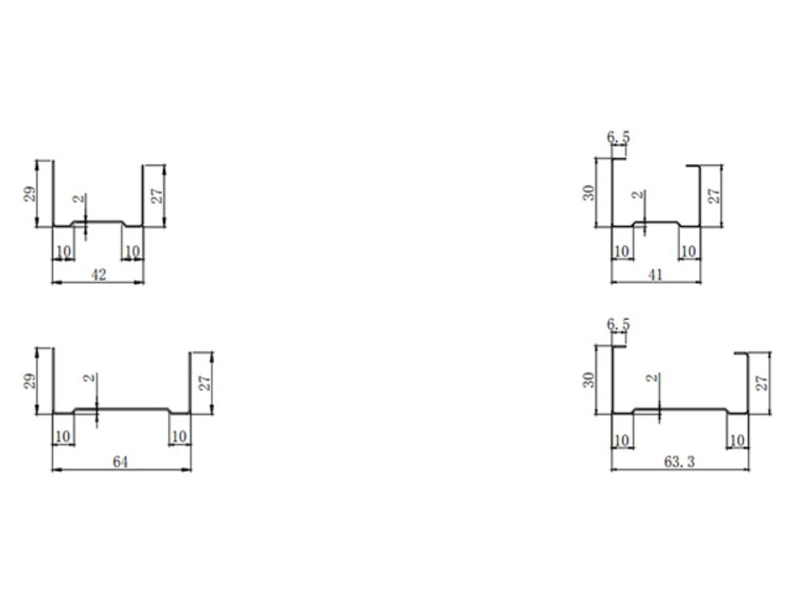

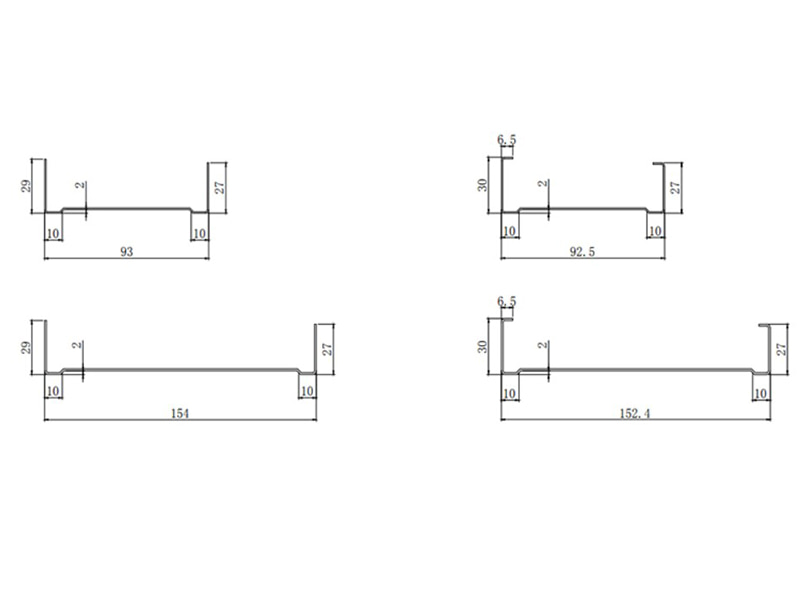

Stroj za oblikovanje kobilice u obliku slova C

Stroj za oblikovanje kobilice u obliku slova U (u obliku korita).

Stroj za oblikovanje kobilice L-oblika/kuta

Specijalizirani strojevi za druge kobilice posebnog oblika (kao što su kobilice u obliku slova V, T-oblika i kobilice u obliku kazete)

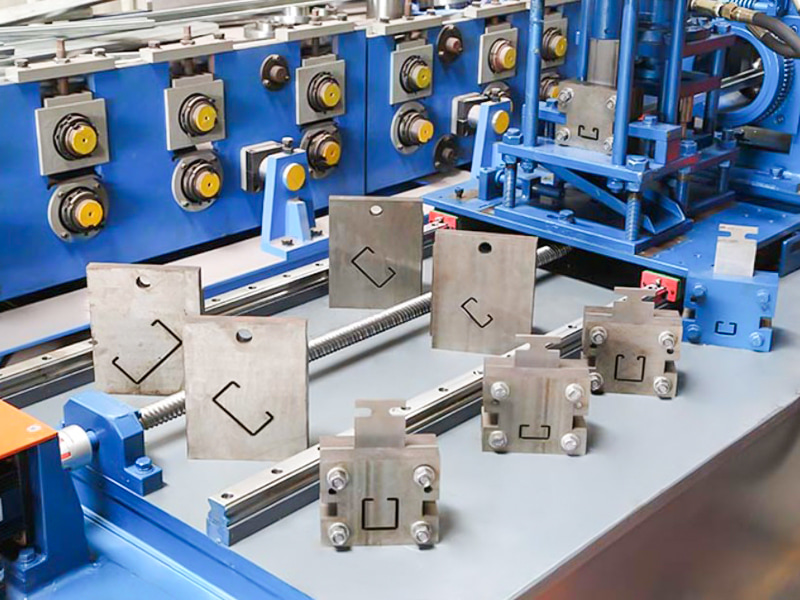

Višenamjenski stroj s kobilicom: Zamjenom sklopa valjaka mogu se proizvesti različite vrste kobilice.

Prema metodi vožnje:

Mehanički prijenos: Tradicionalna, relativno jednostavna struktura.

Hidraulički pogon: velika snaga, pogodan za debele materijale ili velike poprečne presjeke.

Servo pogon: Visoka preciznost, brz odziv i fleksibilna kontrola, što ga čini glavnom opremom vrhunske opreme.

Po strukturi:

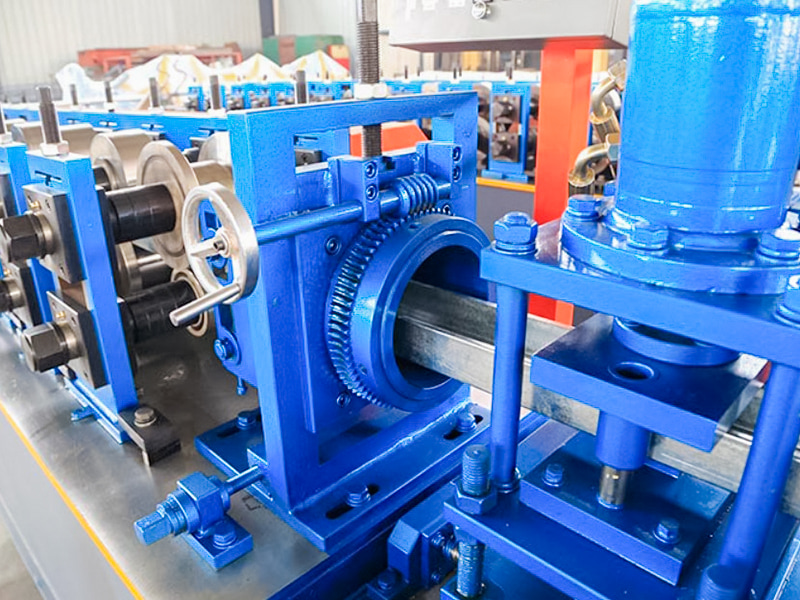

Tip s prolaznom osovinom: Svi okviri za oblikovanje pokreću se serijski preko dugačke pogonske osovine, što rezultira kompaktnom strukturom i izvrsnom krutošću.

Podijeljeni/segmentirani tip: Svaki se okvir neovisno pokreće (osobito servo pogon), što nudi izuzetnu fleksibilnost i jednostavno podešavanje razmaka valjaka.

Po razini automatizacije:

Osnovni tip (zahtijeva ručno utovar i istovar)

Poluautomatski tip

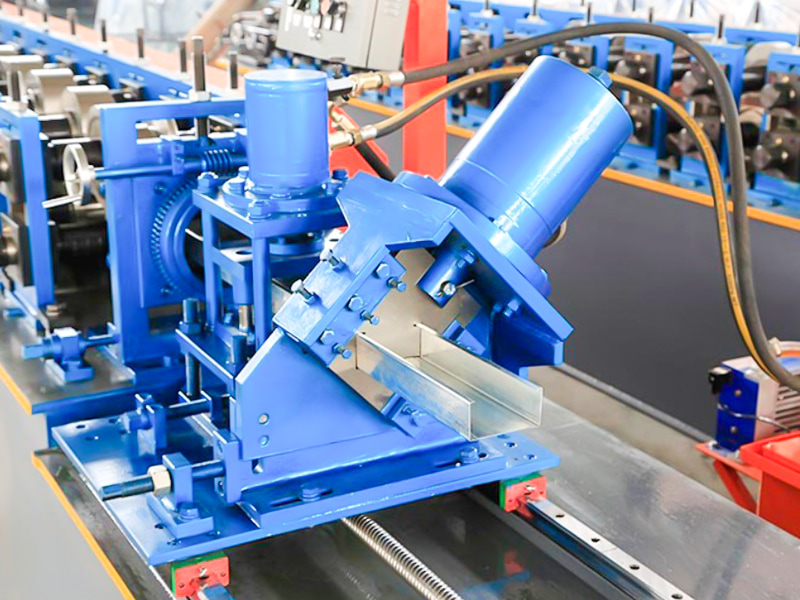

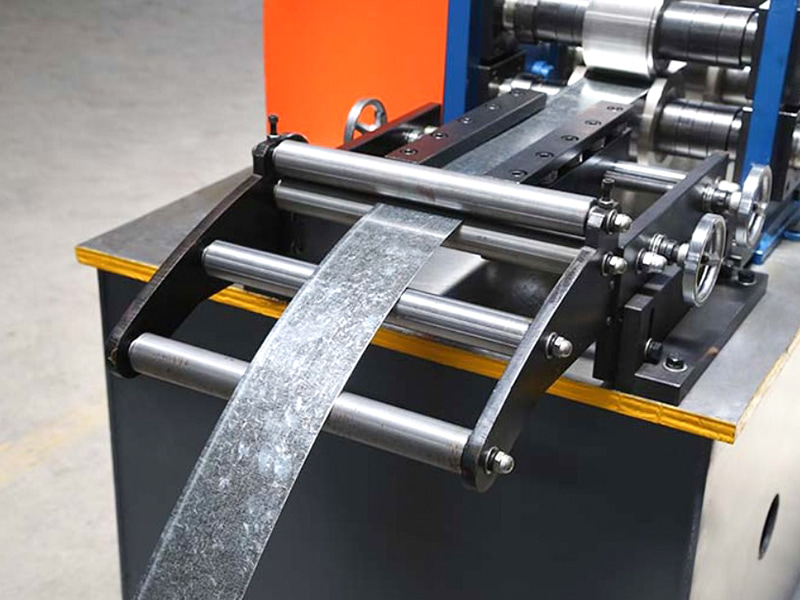

Potpuno automatski tip (uključuje automatsko odmatanje, ravnanje, oblikovanje, servo kontrolirano rezanje na duljinu i automatsko slaganje/baliranje)

Ključne značajke i prednosti

Visoka učinkovitost: Kontinuirana proizvodnja s brzinama od 30-150 m/min ili čak i većim, daleko nadmašujući jednodijelno štancanje ili tradicionalne metode obrade.

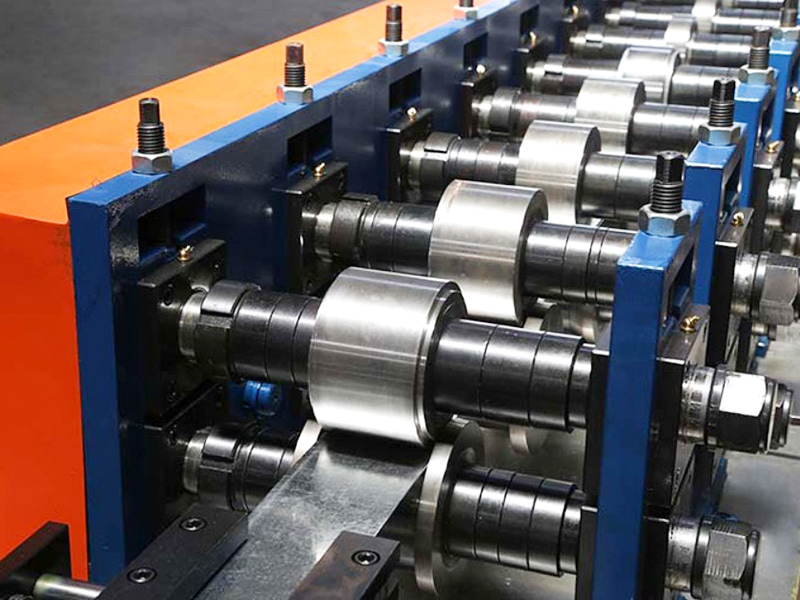

Visoka preciznost: Valjci za oblikovanje su precizno obrađeni i opremljeni naprednim servo sustavom upravljanja kako bi se osigurala točnost dimenzija i ravnost kobilice, s tolerancijama obično unutar ±0,1 mm do ±0,3 mm.

Ušteda materijala: Hladno valjanje je proces plastične deformacije koji praktički ne proizvodi strugotine, što rezultira stopom iskorištenja materijala od gotovo 100% (tijekom rezanja javlja se samo mali gubitak).

Poboljšana svojstva materijala: Hladno valjanje proizvodi određeni stupanj otvrdnjavanja hladnim radom, što može značajno povećati čvrstoću i krutost gotove kobilice.

Fleksibilnost: Zamjenom valjaka za oblikovanje različitim oblicima, isti stroj može proizvesti kobilice različitih oblika i veličina poprečnog presjeka (kao što su kobilice u obliku slova C i U različitih visina, širina i debljina). Troškovi alata su relativno niski.

Visoka automatizacija: cijeli proces, od odmotavanja do rezanja i pražnjenja, potpuno je automatiziran, smanjujući ručnu intervenciju, smanjujući intenzitet rada i poboljšavajući stabilnost i dosljednost proizvodnje.

Izvrsna kvaliteta površine: Budući da se izvodi valjanje, oštećenje pocinčane ili presvučene površine sirovog materijala je minimalno, što rezultira vrhunskim izgledom gotovog proizvoda.
