Stroj za valjanje okvira vrata je stroj za hladno savijanje i valjanje posebno dizajniran za proizvodnju okvira vrata i prozora (kao što su okviri čeličnih sigurnosnih vrata, protupožarnih vrata, garažnih vrata i industrijskih vrata). Koristi više preciznih valjaka za kontinuirano hladno savijanje metalne trake (obično pocinčanog čelika, obojenog čelika, nehrđajućeg čelika ili aluminijske legure) za učinkovitu i točnu proizvodnju složenih zatvorenih ili poluzatvorenih profila poprečnog presjeka potrebnih za okvire vrata.
Jiangyin Hailong Machinery Factory je Strojevi za valjanje okvira vrata Dobavljač u Kini. S više od 1200 odnosa s kupcima, opslužujemo brojne industrije prilagođenom opremom za valjanje, isporučujemo Strojevi za valjanje okvira vrata na prodaju.
Osnovne komponente:

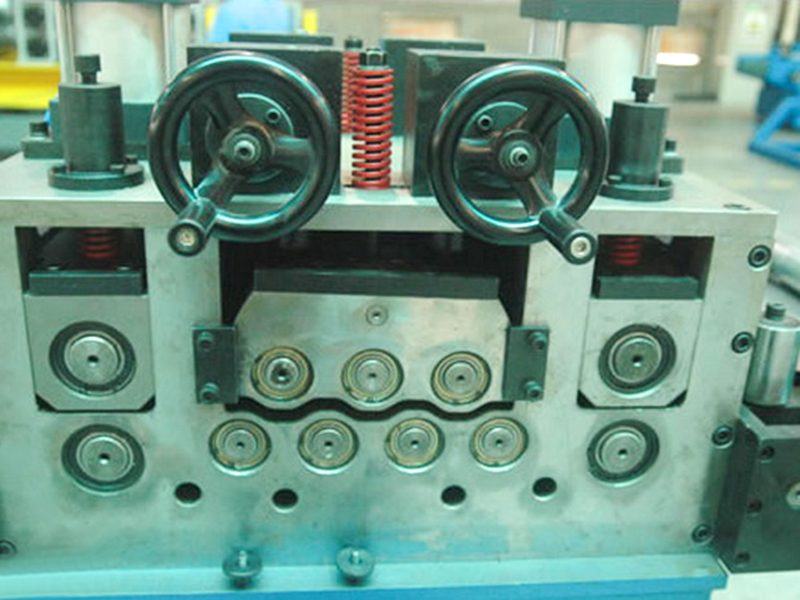

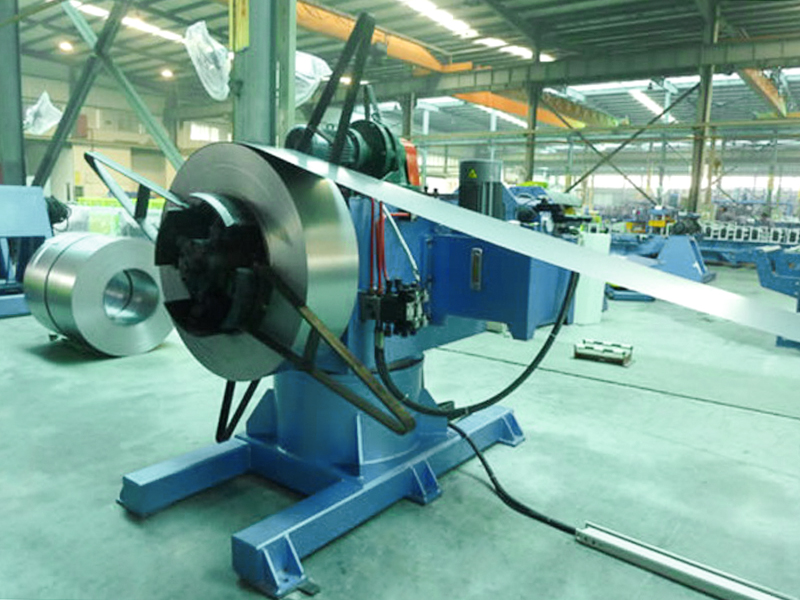

Odmotavač i nivelir: odmotava metalnu zavojnicu i eliminira stres kovrčanja, osiguravajući gladak prijelaz u područje oblikovanja.

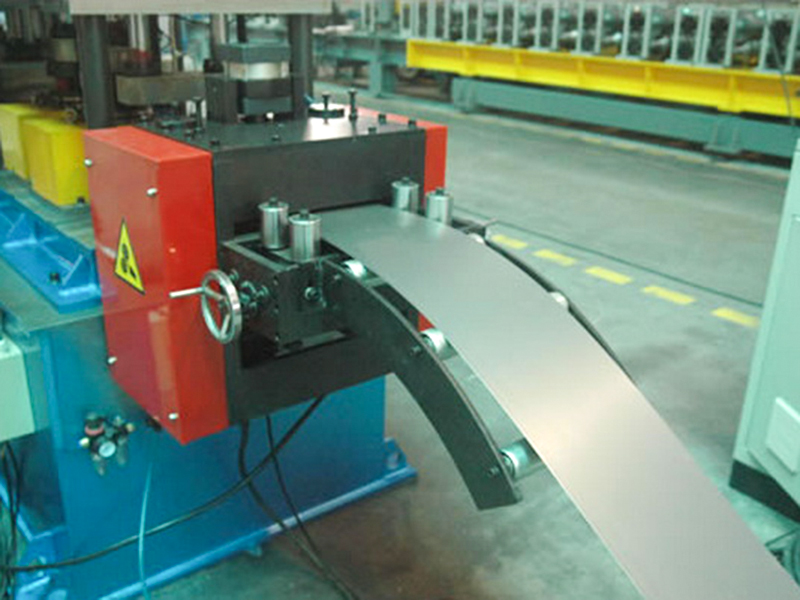

Vodeći ulagač: Precizno vodi traku u prvi set rola kako bi se spriječilo odstupanje.

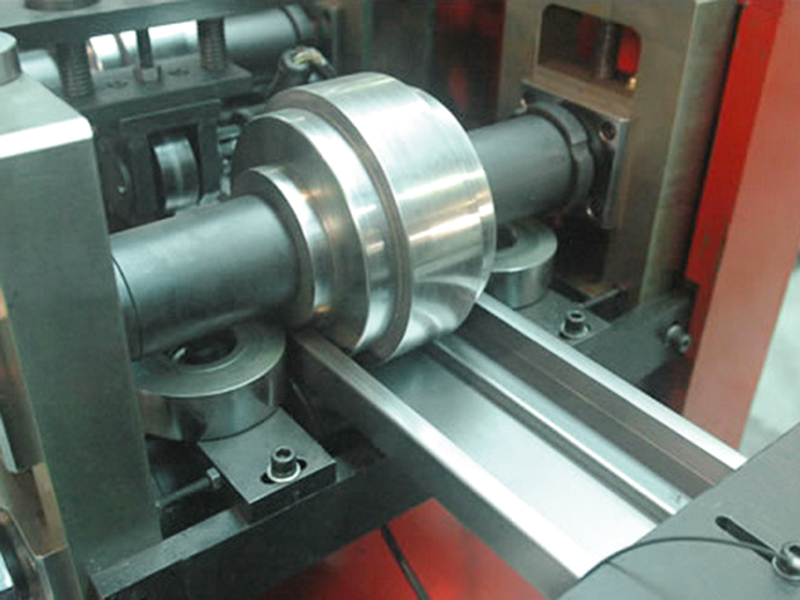

Glavna jedinica za oblikovanje (glavna komponenta): Višestruki setovi valjaka raspoređeni su u sekvencijalnom procesnom slijedu kako bi se postupno kotrljao ravni lim u poprečni presjek okvira vrata.

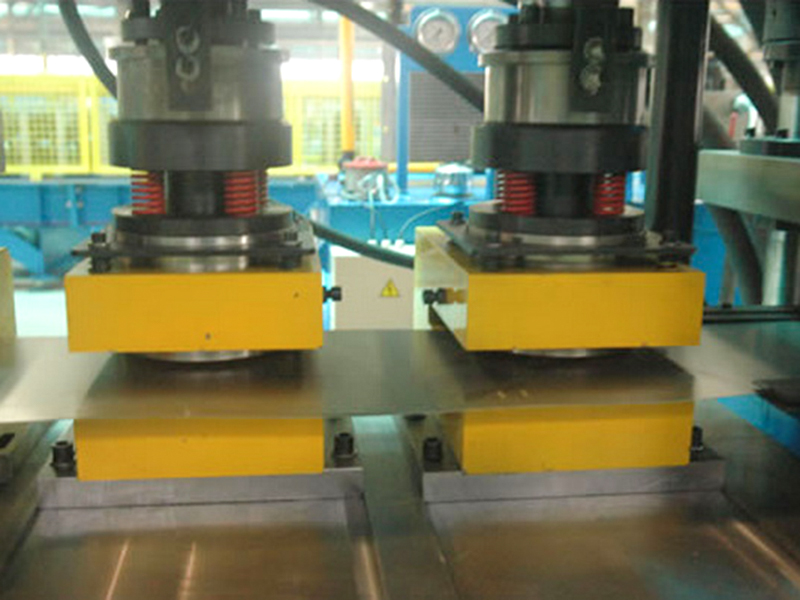

Umetnuta jedinica za bušenje (opcija): buši ključanice, rupe za šarke ili drenažne rupe istovremeno tijekom procesa oblikovanja, smanjujući naknadne korake.

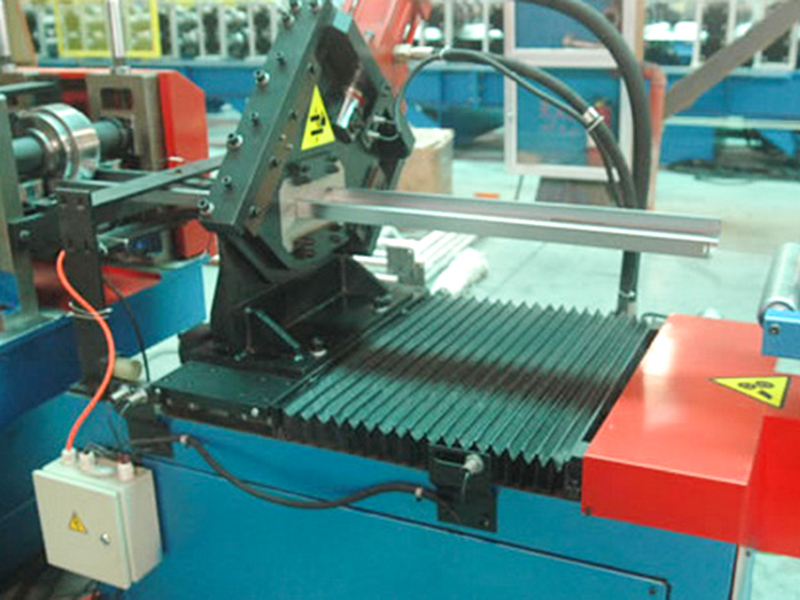

Servo sustav rezanja: Visokoprecizno rezanje s praćenjem (leteća pila/hidraulične škare), što rezultira glatkim rezovima bez srha s pogreškom duljine od ≤±0,5 mm.
Automatski slagač: slaže ili prenosi gotove okvire vrata, podržava brojanje i pakiranje.
PLC upravljački sustav s upravljanjem zaslonom osjetljivim na dodir: Postavite parametre (duljina/brzina/količina), nadgledajte radni status u stvarnom vremenu i izvršite dijagnozu kvara.
Vrijednost primjene u industriji:
Zamjena tradicionalnih procesa: Zamjena ručnog savijanja i zavarivanja, smanjenje koraka i troškova za više od 30%.
Poboljšanje dosljednosti: Automatizirana proizvodnja eliminira ljudsku pogrešku i osigurava zamjenjivost okvira vrata velikog volumena.
Jačanje strukturalnih performansi: Hladno otvrdnjavanje povećava čvrstoću profila, produžujući životni vijek vrata i prozora.
| Tehnički parametri | ||
| Stavka | Parametar | Primjedba |
| Strojna baza | Nacionalni standard br.40 I-Beam čelik | Ukupna struktura zavarivanja |
| Materijal valjka | Cr12MoV | Vakuumsko otvrdnjavanje |
| Glavna osovina | φ75，45# Čelik | Kaljenje i kaljenje |
| Formiranje grupa | 15 | |
| Snaga glavnog motora | 7,5 KW | |
| Metoda pogona | Pogon s dvostrukim lancem od 1,2 inča | |
| Način rada Cut-Off | Hidraulički prekid | Snaga motora hidraulične stanice je 11KW |
| Način bušenja | Hidrauličko probijanje | |
| Odmotavač | Utovar od 5 tona, s platformom za utovar | Snaga motora hidraulične stanice je 2,2 KW |
| Kontrolni sustav | Siemens/Schneider PLC | |
| Hidraulički sustav | Marka BeiJin Huade | |
| Ukupna duljina proizvodne linije | Oko 18 metara | |
| Težina opreme | Oko 5 tona | |
| Debljina sirovog materijala | 0,6-1,2 mm | Q235 pocinčani svitak |
| Brzina proizvodnje | Preko 25m/min | |
