Strojevi za oblikovanje valjaka u industriji skela

Osnovne funkcije i tehničke značajke:

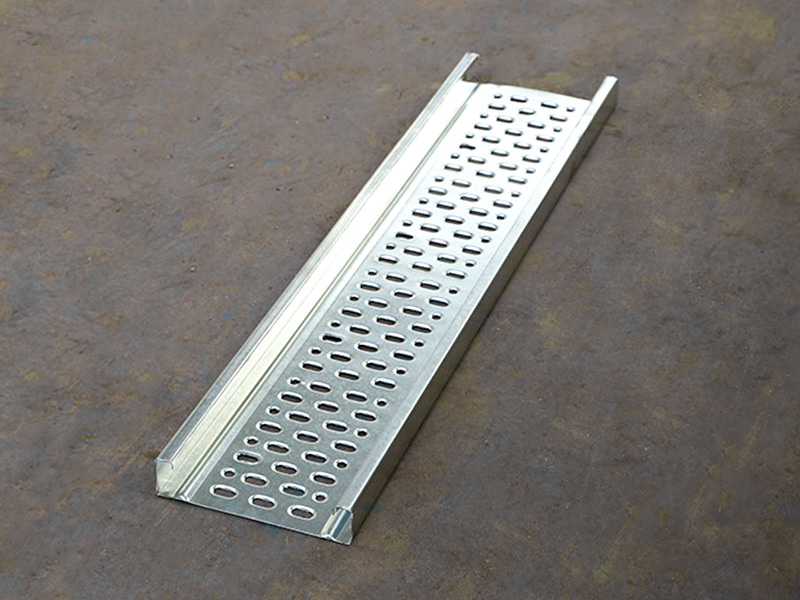

1) Nosiva konstrukcija visoke čvrstoće

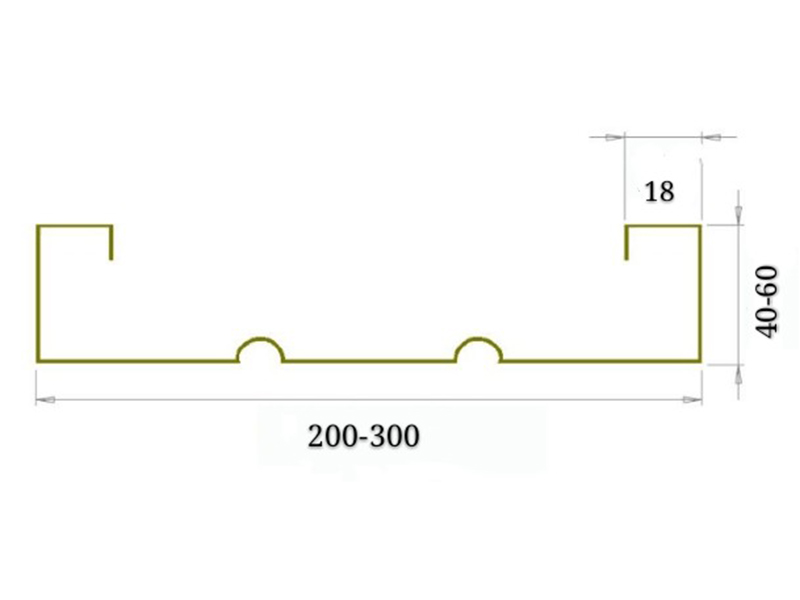

Uzdužna rebra za pojačanje: 3-5 trapezoidnih rebara povećavaju čvrstoću na savijanje (nosivost ≥ 1 tona/㎡).

Krajnji rubovi u obliku slova U: Sprječavaju posjekotine na radnicima i povećavaju krutost rubova.

Protuklizni dizajn: Površina ima dijamantne ili kružne protuklizne grebene (≥ 1,2 mm visine), s koeficijentom trenja > 0,5.

2) Učinkovita kontinuirana proizvodnja

Brzine linije kreću se od 20-40 m/min, s jednim strojem koji može proizvesti više od 3000 m2 čelika dnevno (što je jednako zamjeni 6000 komada drva).

Automatsko rezanje na duljinu omogućuje prilagođene duljine od 1,0 m do 3,0 m, s točnošću od ±1 mm.

3) Kompatibilnost protiv korozije

Podloga je prethodno premazana epoksidnim temeljnim premazom ili vruće pocinčana (prevlaka cinka ≥ 60 μm), čime se osigurava da se premaz ne ošteti tijekom procesa oblikovanja.

Dodatna mrežna jedinica za raspršivanje pruža dvostranu zaštitu od korozije (prikladna za vlažna, kisela i alkalna okruženja).

Osnovne komponente opreme:

Odmotavač za teške uvjete rada: Kapacitet za 5-8 tona čeličnih zavojnica, hidrauličko širenje zavojnice i automatsko centriranje, s kontrolom napetosti za sprječavanje deformacije.

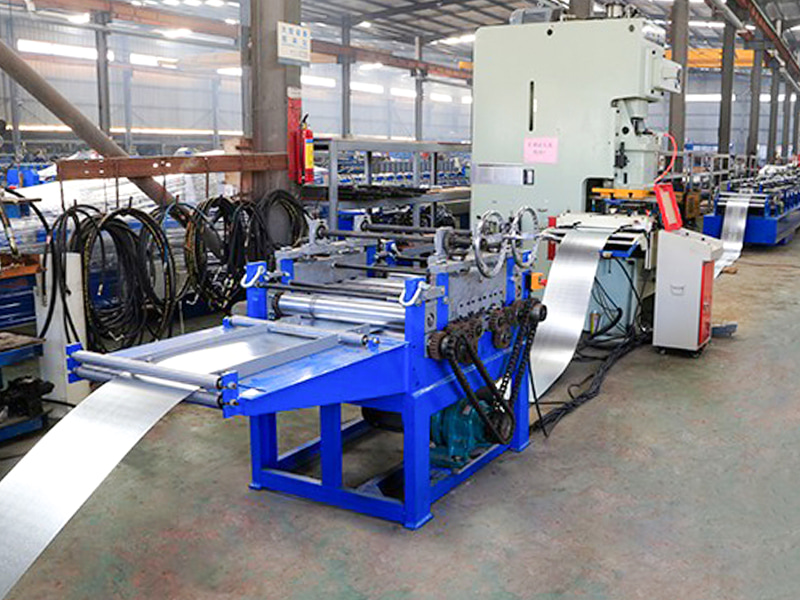

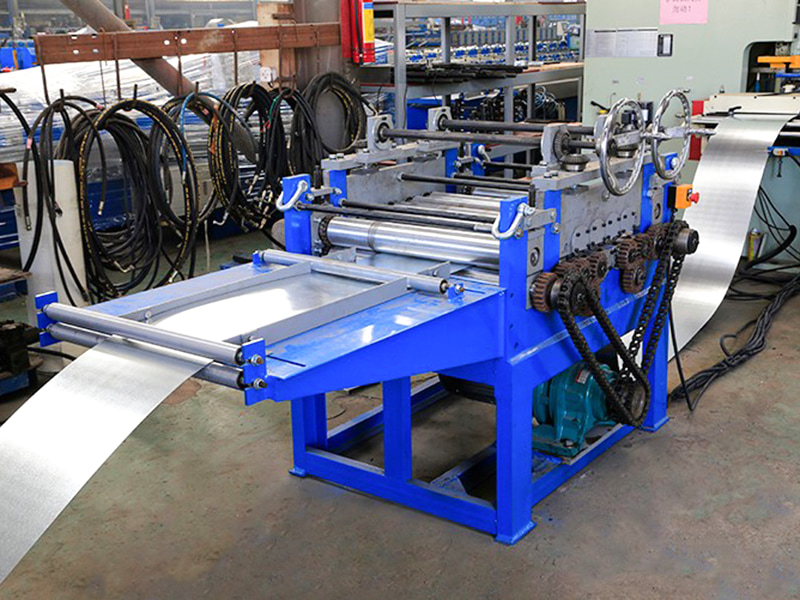

Ravnač s devet valjaka: eliminira unutarnje naprezanje zavojnice i osigurava ravnost podloge (≤ 2 mm/m).

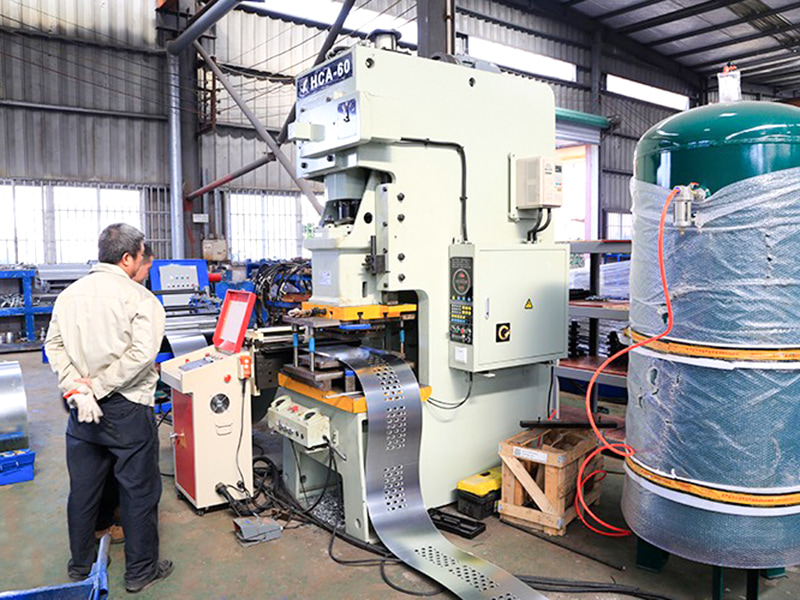

Jedinica za bušenje/urezivanje: istovremeno buši spojne rupe (za pričvršćivanje i pričvršćivanje) i drenažne rupe (kako bi se spriječilo nakupljanje vode), s točnosti razmaka rupa od ±0,5 mm.

Sustav za oblikovanje uzorka protiv klizanja (jezgreni modul): koristi hidrauličke udarce ili utiskivanje valjkom, uz povratnu informaciju o pritisku u stvarnom vremenu koja kontrolira dosljednost dubine uzorka.

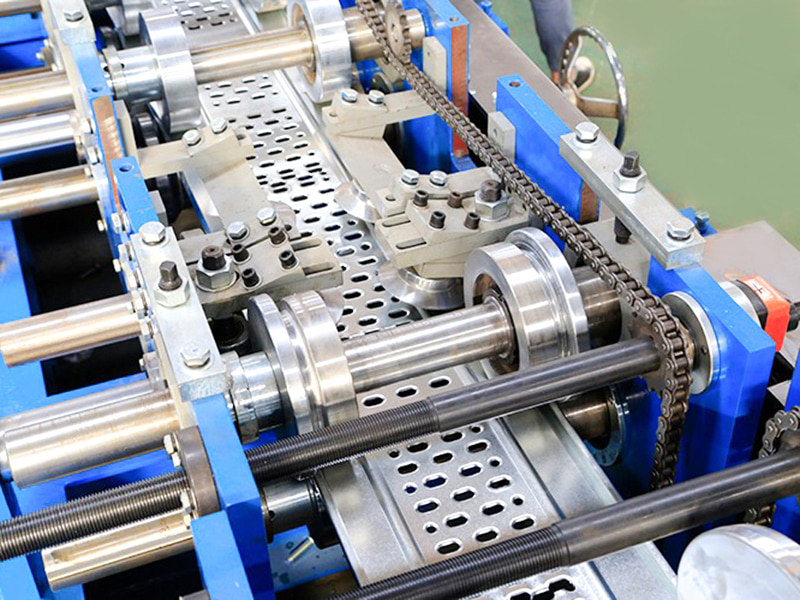

Stroj za oblikovanje rebara za pojačanje: 12-18 kompleta valjaka progresivno pritiska uzdužna rebra za pojačanje. Valjci su izrađeni od otpornog na habanje Cr12MoV (HRC 58-62).

Stroj za uvezivanje krajnjih rubova: Mehanizam za savijanje omotava krajeve ploča za 180° oko čelične trake (iste debljine kao osnovna ploča), eliminirajući opasnost od neravnina.

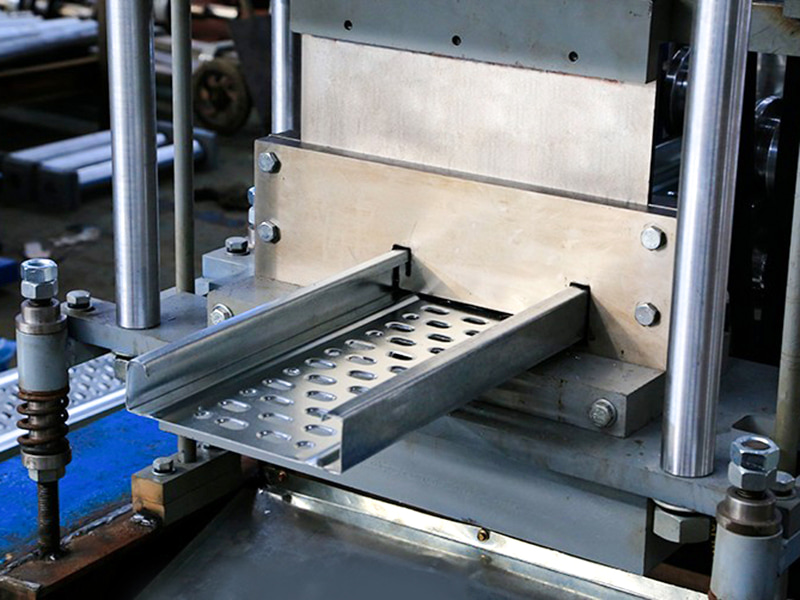

Hidraulički sustav rezanja po dužini: dvostruki cilindri sinkroniziraju rezanje za glatke rezove bez izobličenja (bez srha ili bljeska).

Automatski sustav slaganja: Slojevito slaganje izvodi se pomoću pneumatskih vakuumskih čašica ili robotske ruke, s podesivom visinom slaganja (obično 1,2 m).

PLC inteligentni upravljački zaslon osjetljiv na dodir: postavke parametara (dužina/količina/protuklizni uzorak), samodijagnostika greške i automatska statistika proizvodnje.
