Strojevi za oblikovanje valjaka nosača kabela

Osnovne funkcije i tehničke značajke:

1) Kompatibilna proizvodnja višestrukih poprečnih presjeka

Vrsta ljestava: bočna poprečna struktura, izvrsna disipacija topline i velika nosivost (debljina 1,0-3,0 mm).

Vrsta ladice: perforirano čelično dno za otpornost na prašinu i uravnoteženu disipaciju topline (debljina 0,8-2,5 mm).

Vrsta kanala: potpuno zatvorena struktura, anti-elektromagnetske smetnje (debljina 1,2-2,0 mm).

2) Lagan dizajn visoke čvrstoće

Ojačana rebra/valovito prešanje: povećava čvrstoću savijanja bočnih stranica za 30% (bez povećanja debljine).

Stupanj iskorištenja materijala ≥ 98%, ušteda od 15% u usporedbi s tradicionalnim postupcima zavarivanja.

3) Antikorozivno oblikovanje bez oštećenja

Zrcalno polirani valjci (Ra ≤ 0,3 μm) nano premaz štite cjelovitost pocinčanog sloja (≥ 80 μm).

Tehnologija inkrementalnog savijanja sprječava pucanje premaza (test slanog spreja ≥ 1000 sati).

Osnovne komponente sustava:

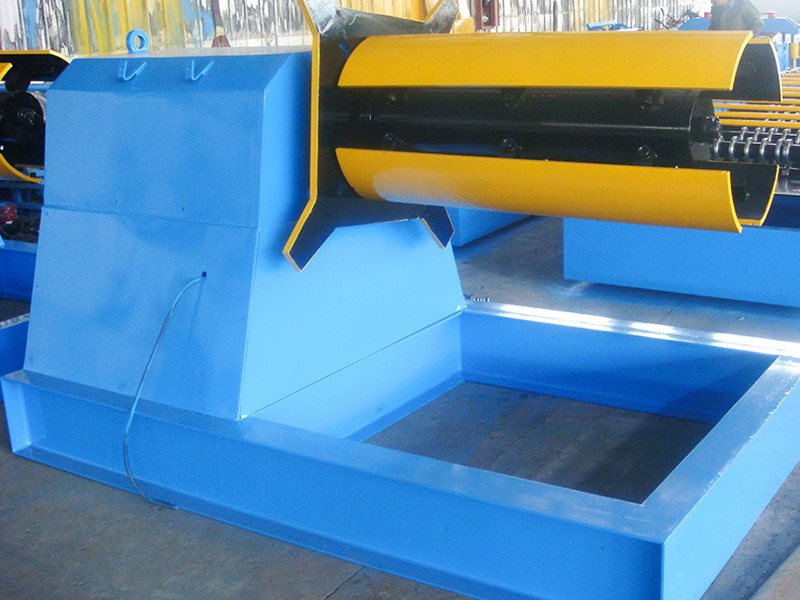

Inteligentni odmotavač: EPC korekcija hidrauličke ekspanzijske osovine, pogodna za zavojnice debljine 0,5-3,0 mm.

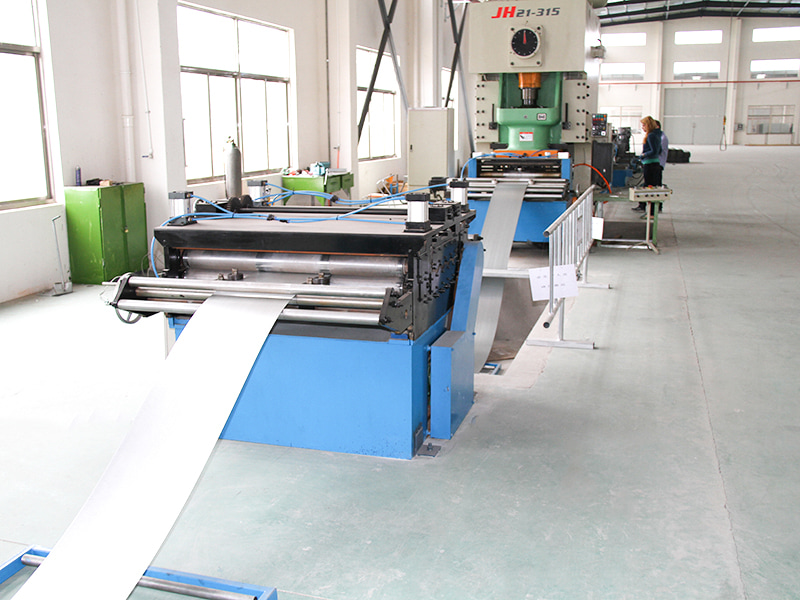

Ravnač visoke krutosti: 11 valjaka za ravnanje kako bi se eliminirao unutarnji stres u materijalu, postižući ravnost od ≤ 0,8 mm/m.

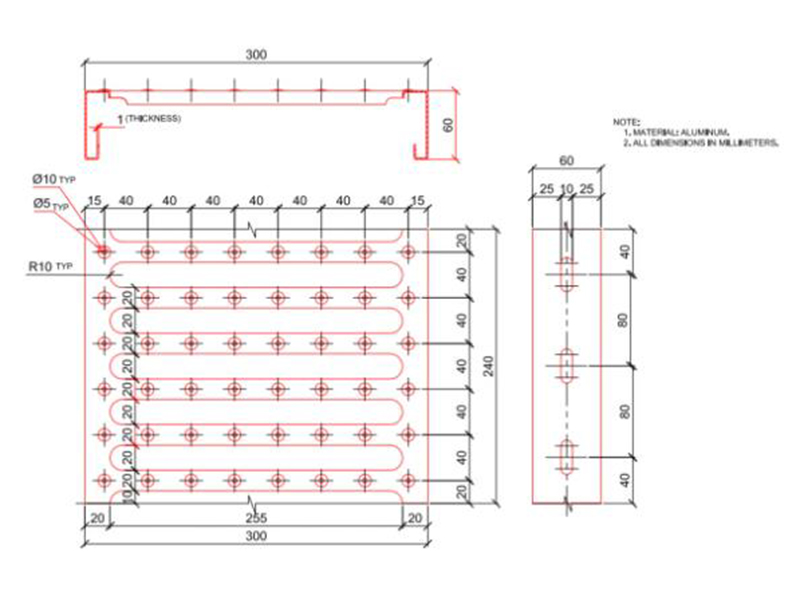

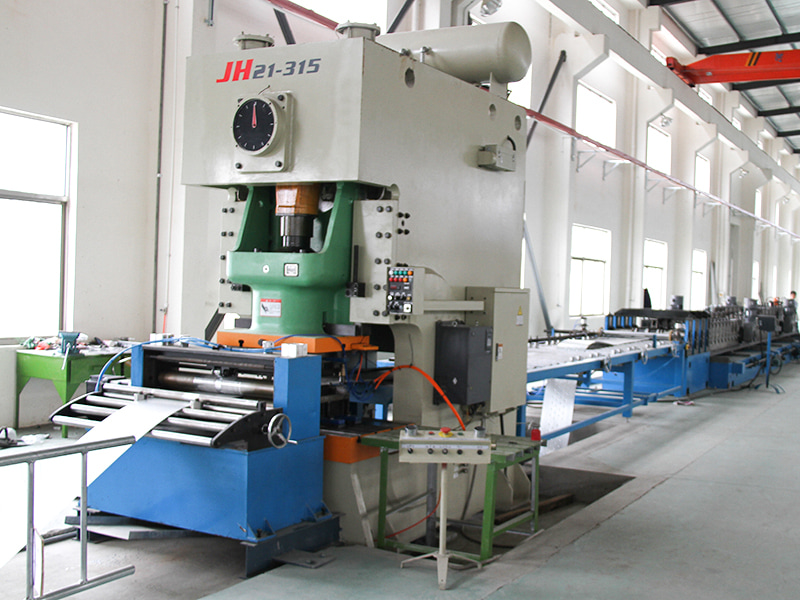

Jedinica za bušenje na mreži (jezgreni modul): Servo grickanje/probijanje matrice za stvaranje rupa za raspršivanje topline/rupa za uzemljenje (promjer rupe 5-20 mm, točnost ±0,2 mm).

Sustav pojačanja rebra: hidraulički ili mehanički utiskuje uzdužne rebra (dubine 2-5 mm) u bočne stranice kako bi se poboljšala nosivost.

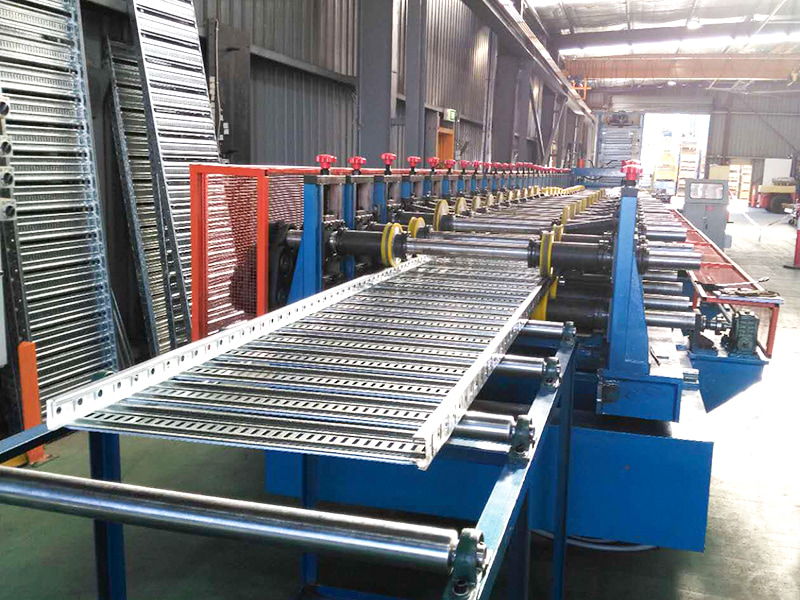

Stroj za oblikovanje s više valjaka: 14-22 kompleta karbidnih valjaka (SKD11), savijanje osnovne ploče, bočnih ploča i rubova za zaključavanje u fazama.

Sustav rezanja na duljinu: hidrauličke škare/leteće pile (za debele ploče), prilagodljive duljine (2m/4m/6m), s točnošću od ±0,5 mm.

Automatski paletizator: pneumatske stezaljke za slojevito slaganje, s površinskom obradom otpornom na ogrebotine.

Inteligentni sustav upravljanja: integrirana analiza CAD crteža, prebacivanje tipova/veličina mostova jednim dodirom i praćenje temperature i vibracija u stvarnom vremenu.

Vrijednost industrijske primjene:

Poboljšana učinkovitost projekta: jedan stroj može proizvesti 5-8 kilometara mostova dnevno, skraćujući projektne cikluse za 50% (u usporedbi s tradicionalnom proizvodnjom).

Sigurnosna nadogradnja: Standardizirana isprepletena struktura eliminira rizike od požara uzrokovane iskrama prilikom rezanja i zavarivanja na gradilištu.

Udvostručen životni vijek: Hladno savijeno jednodijelno oblikovanje eliminira slabe točke, što rezultira životnim vijekom od 25 godina (u usporedbi s približno 10 godina za zavarene mostove).
