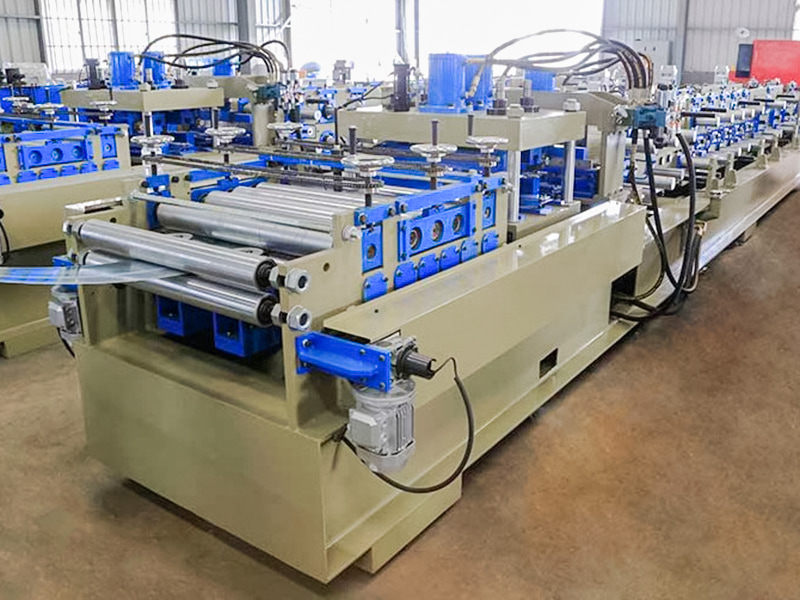

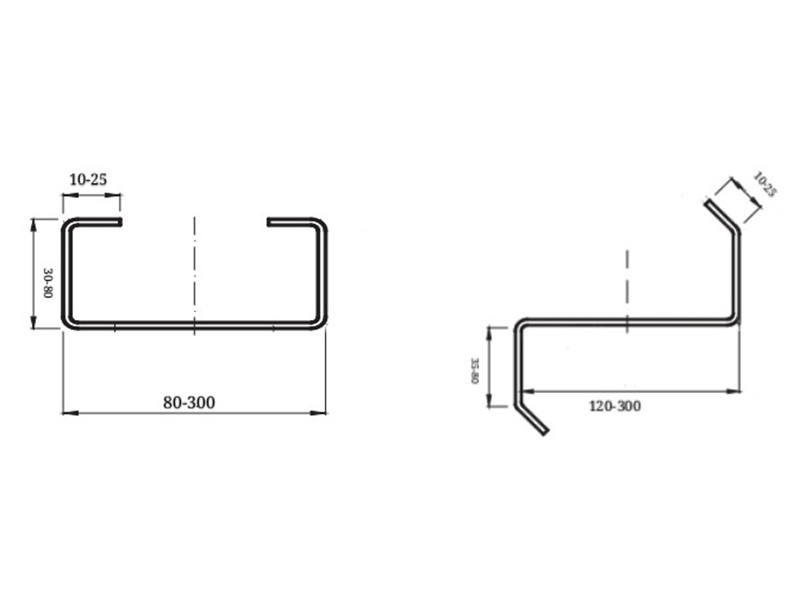

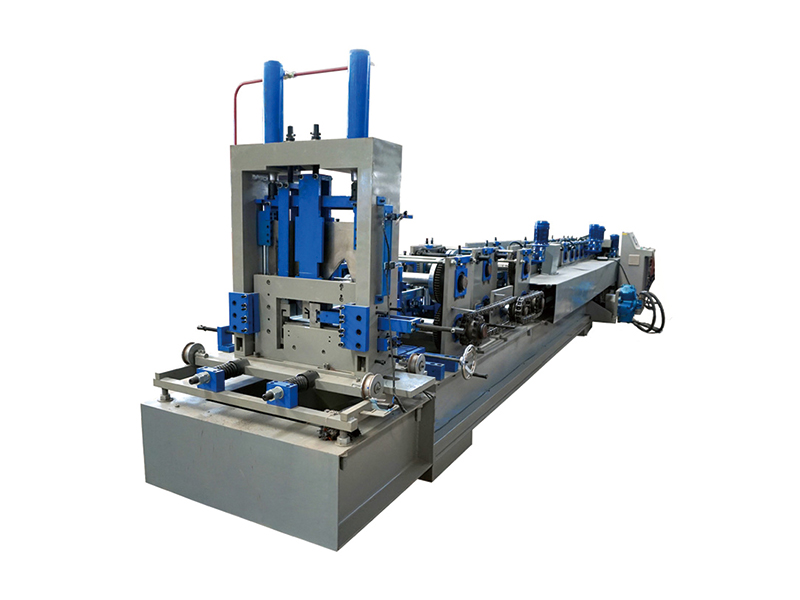

CZ Purlin Roll Forming Stroj je visokoautomatizirani industrijski stroj posebno dizajniran za učinkovitu i kontinuiranu proizvodnju C/Z-proizvodnih greda. Široko se koristi u konstrukciji čeličnih konstrukcija, posebno u krovnim ili zidnim sustavima velikog raspona koji zahtijevaju veću nosivost i stabilnost. Potpuno automatski CZ Purlin Roll Forming Machine tipa 80-300 je specijalizirani stroj s naprednijom tehnologijom i složenijim procesom oblikovanja. Osmišljen je posebno za proizvodnju visokoučinkovitih kompozitnih greda CZ presjeka. Koristeći visoko automatizirani proces hladnog valjanja (moguće u kombinaciji s tehnologijom in-line spajanja), kontinuirano obrađuje čeličnu traku u različite CZ profile ukupne visine u rasponu od 80 mm do 300 mm. Njegova temeljna vrijednost leži u njegovoj sposobnosti da učinkovito i masovno proizvede grede visoke čvrstoće i stabilnosti potrebne za konstrukcije velikog raspona i velikog opterećenja. To je vitalni dio opreme u proizvodnji vrhunskih čeličnih konstrukcija. Međutim, njegove tehničke poteškoće i troškovi općenito su veći nego kod standardnih strojeva za oblikovanje greda C-presjeka.
Jiangyin Hailong Machinery Factory je 80-300 Tip CZ Strojevi za oblikovanje valjaka Dobavljač u Kini. S više od 1200 odnosa s kupcima, opslužujemo brojne industrije prilagođenom opremom za valjanje, isporučujemo 80-300 Tip CZ Strojevi za oblikovanje valjaka na prodaju.
Slično stroju tipa C, to znači da oprema ima potpuno automatizirane funkcije:
Automatsko odmotavanje: čelični kotur se automatski odmotava, izravnava i ubacuje u liniju za oblikovanje.

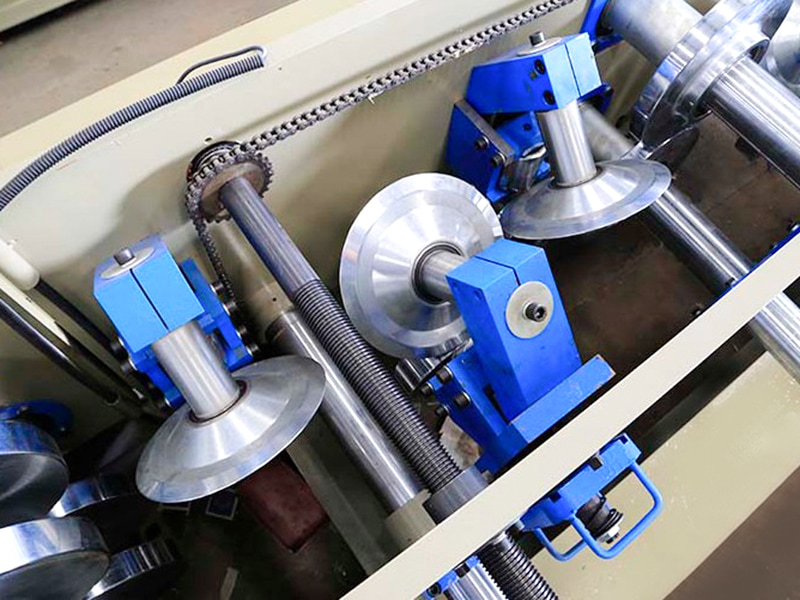

Automatsko oblikovanje valjaka: Programski kontrolirano, precizno valjanje u više prolaza.
Automatsko rezanje na duljinu: brze leteće pile ili hidrauličke škare izvode precizno rezanje kontinuiranim pokretom, osiguravajući neprekinutu proizvodnju.
Automatsko pražnjenje/slaganje: Gotovi proizvodi se automatski prenose, broje i uredno slažu.

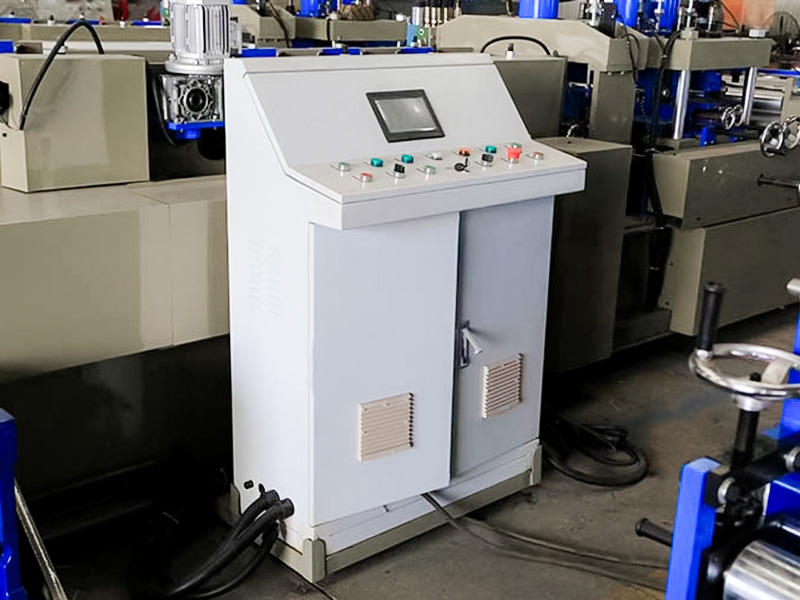

PLC Inteligentna kontrola: Parametri (specifikacije, duljina, količina, položaji rupa, itd.) se postavljaju putem zaslona osjetljivog na dodir, a sustav automatski izvršava i nadzire cijeli proces.
Prednosti:

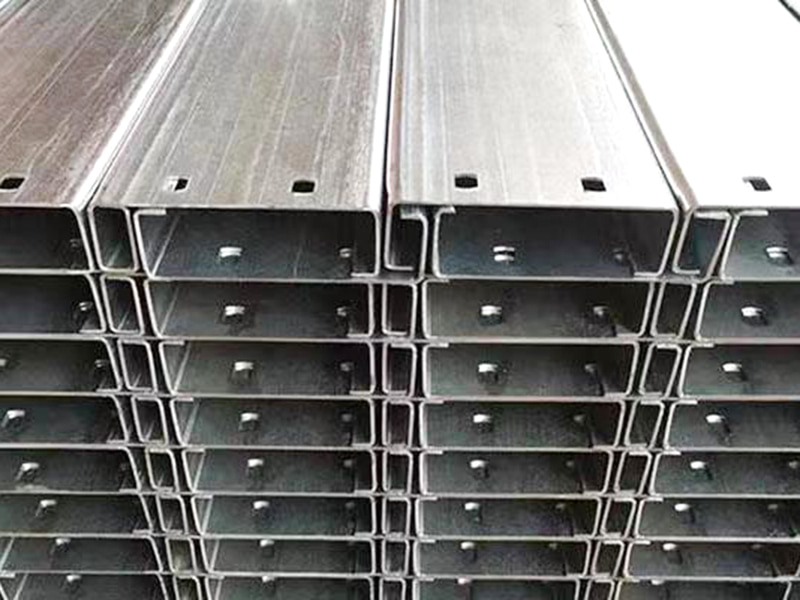

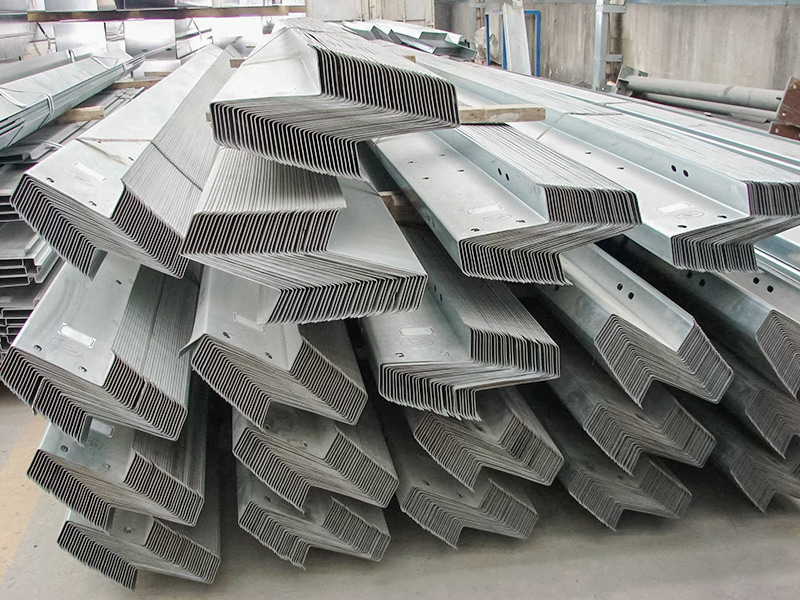

Izvrsna konstrukcijska izvedba: Proizvedene CZ grede nude snagu i stabilnost daleko veće od pojedinačnih greda tipa C.
Rješenje dugog raspona: ključna komponenta za isplativu konstrukciju velikog raspona.
Visoka proizvodna učinkovitost: Potpuno automatizirana kontinuirana proizvodnja zadovoljava zahtjeve velikih količina.
Visoka preciznost i dosljednost: PLC kontrola osigurava točnost dimenzija i dosljednu kvalitetu.
Visoka iskoristivost materijala: Kontinuirana proizvodnja smanjuje otpad. Fleksibilnost (relativna): jedan stroj može proizvesti CZ grede različitih specifikacija unutar svog nominalnog raspona (80-300 mm visine) zamjenom rukavaca valjka i podešavanjem (napomena: zamjena kalupa je značajan zadatak).
| Tehnički parametri | ||
| Stavka | Parametar | Primjedba |
| Strojna baza | Nacionalni standard br.40 I-Beam čelik | Ukupna struktura zavarivanja |
| Materijal valjka | Cr12Mo1V1 | Vakuumsko otvrdnjavanje |
| Glavna osovina | φ90，40Cr | Kaljenje i kaljenje |
| Formiranje grupa | 20 | |
| Snaga glavnog motora | 25KW, inv | |
| Mjenjač glavnog pogona | K107 (K107 spiralni mjenjač) | |
| Metoda pogona | Pogon s dvostrukim lancem od 1,2 inča | |

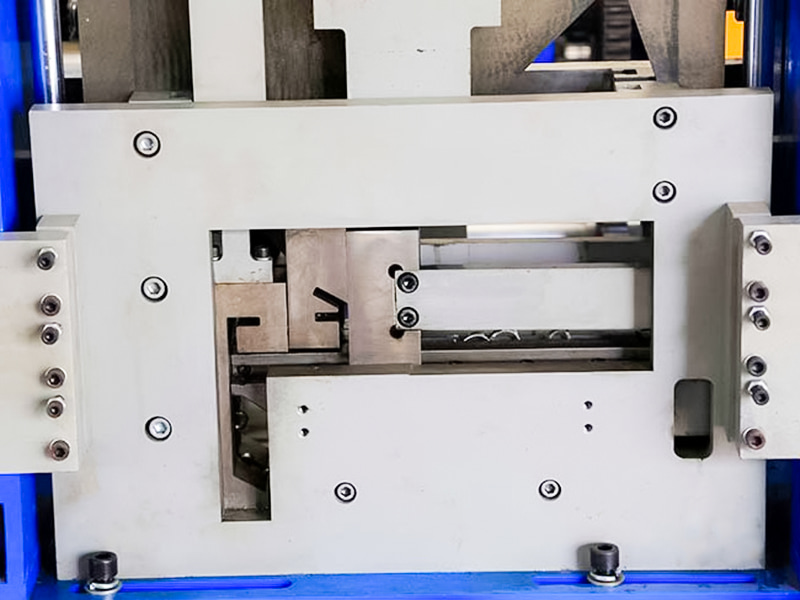

| Način rada Cut-Off | Hidraulički prekid | Snaga motora hidraulične stanice je 11KW |

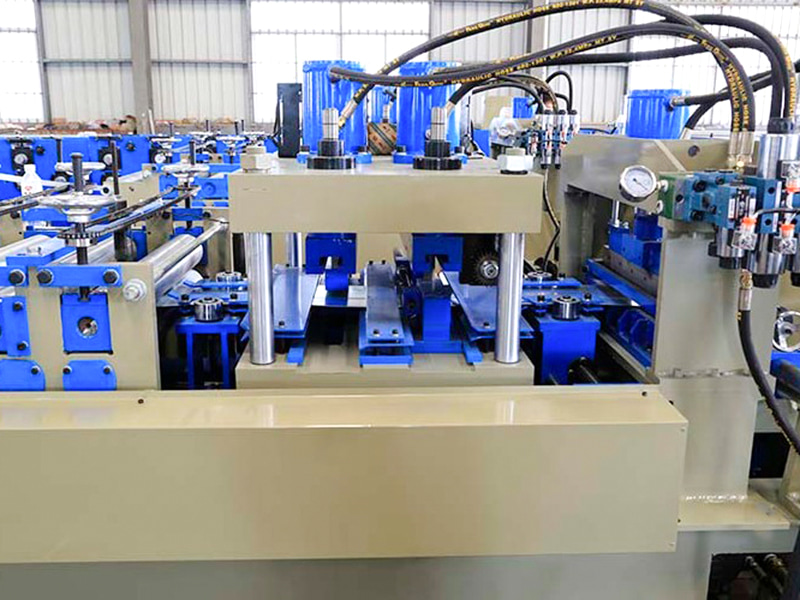

| Način bušenja | Hidrauličko probijanje | |
| Odmotavač | Utovar od 5 tona, s platformom za utovar | Snaga motora hidraulične stanice je 2,2 KW |
| Kontrolni sustav | Siemens/Schneider PLC | |
| Hidraulički sustav | Marka BeiJin Huade | |
| Ukupna duljina proizvodne linije | Oko 25 metara | |
| Težina opreme | Oko 12 tona | |
| Debljina sirovog materijala | 3,0 mm | Q235 pocinčani svitak |
| Širina sirovog materijala | 175mm~480mm | |
| Brzina proizvodnje | 25~30m/min | |
