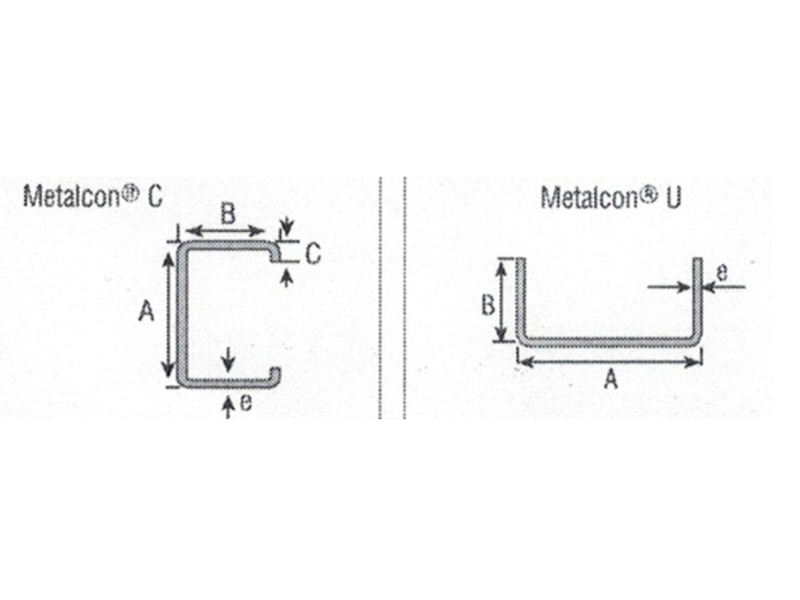

80-300 tip C/U stroj za oblikovanje valjkastih greda je automatizirani stroj posebno dizajniran za kontinuiranu proizvodnju C- i U-oblika greda za građevinske konstrukcije. Koristi tehnologiju hladnog valjanja za kontinuirano i precizno savijanje metalnih zavojnica na sobnoj temperaturi, u konačnici proizvodeći čelične grede u obliku slova C i U potrebne za građevinske konstrukcije. To je bitan dio opreme za učinkovitu i ekonomičnu proizvodnju ključnih strukturnih komponenti u modernim čeličnim konstrukcijama.
Jiangyin Hailong Machinery Factory je 80-300 Tip potpuno automatski CU stroj za oblikovanje valjaka Dobavljač u Kini. S više od 1200 odnosa s kupcima, opslužujemo brojne industrije prilagođenom opremom za valjanje, isporučujemo 80-300 Tip potpuno automatski CU stroj za oblikovanje valjaka na prodaju.
Osnovne komponente (proizvodna linija):
Odmotavač: podržava i odmotava metalnu zavojnicu.
Izravnavač: eliminira unutarnje naprezanje, valovite rubove i druge nedostatke nastale tijekom procesa namotavanja, osiguravajući ravnu traku koja ulazi u stroj za oblikovanje valjaka.
Vodilica/Dodavač: Precizno ubacuje ravnu traku u stroj za oblikovanje valjaka.

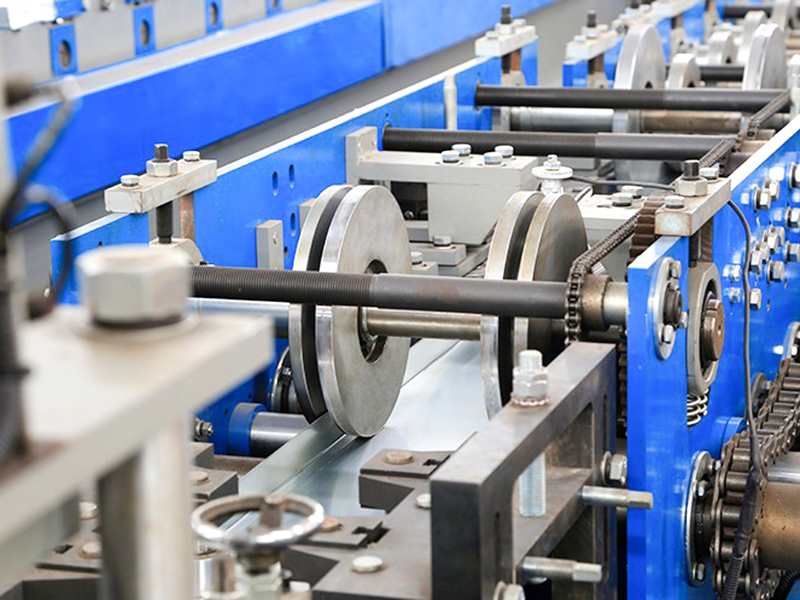

Stroj za oblikovanje valjaka: najkritičnija komponenta. Sastoji se od više setova (obično desetaka) valjaka za oblikovanje valjaka poredanih u nizu. Svaki set valjaka primjenjuje specifičnu akciju savijanja na traku, postupno je deformirajući kako bi formirao precizan poprečni presjek u obliku slova C ili U.

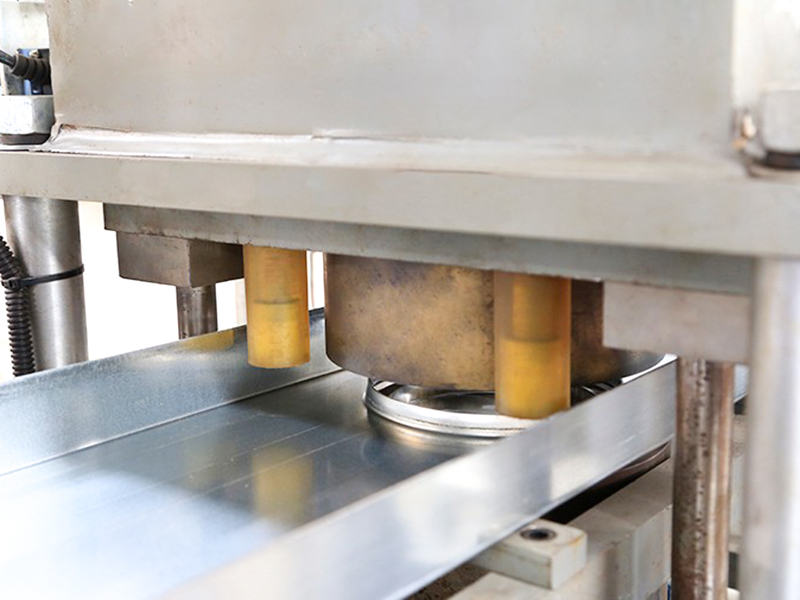

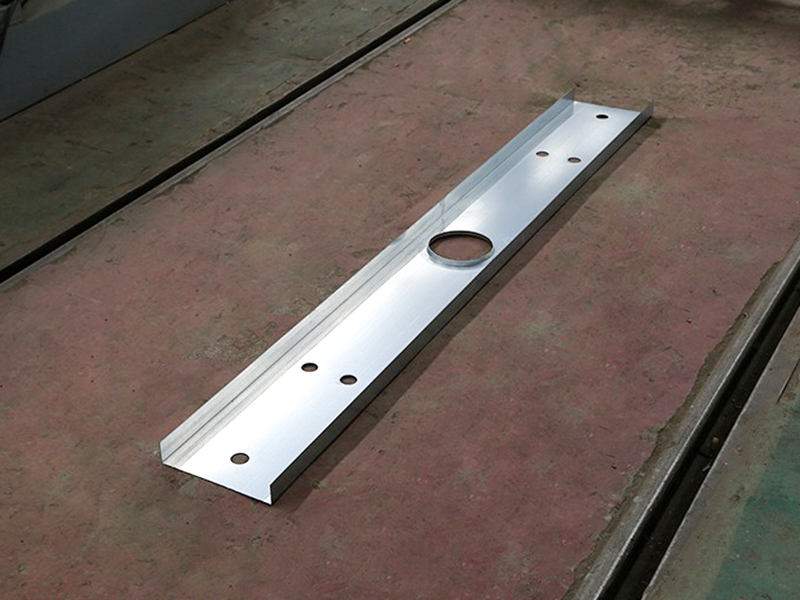

Uređaj za probijanje/zakošenje (po izboru): Probija spojne rupe ili reže kutove u gredama tijekom ili nakon oblikovanja.

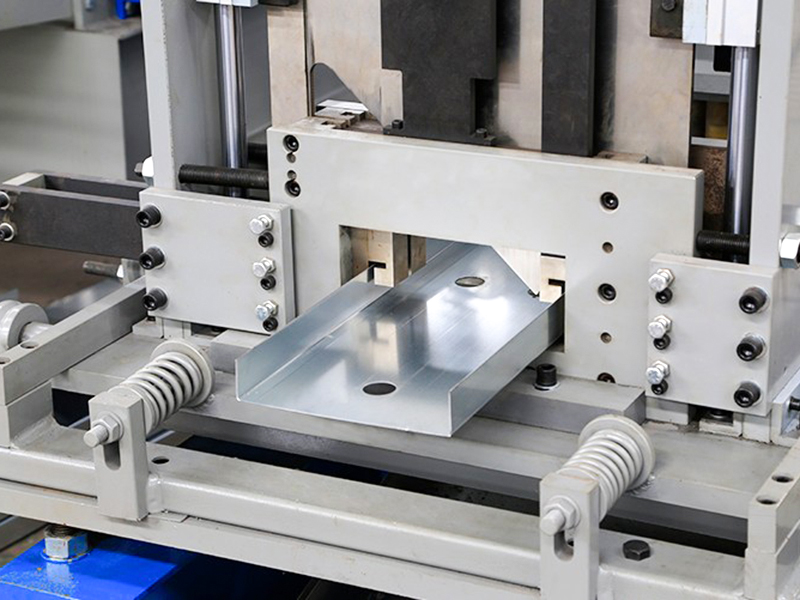

Uređaj za rezanje: Precizno reže kontinuirano oblikovane grede u obliku slova C/U na unaprijed određene duljine. Uobičajene metode uključuju hidrauličke leteće pile (rezanje dok se materijal kreće) ili hidrauličko/pneumatsko probijanje.
Izlazni stalak/sakupljač: prima i uredno slaže gotove izrezane grede.
Osnovne prednosti:
Visoka učinkovitost: Kontinuirana proizvodnja, velika brzina i veliki učinak.
Visoka preciznost: Valjci za oblikovanje osiguravaju vrlo dosljednu veličinu i oblik proizvoda.
Visoka iskoristivost materijala: Izravno koristi zavojnice, eliminirajući gotovo nikakav otpad.
Niska potrošnja energije: Obrađen na sobnoj temperaturi, potrošnja energije je znatno niža od vrućeg valjanja.
Visoka razina automatizacije: cijela proizvodna linija može biti potpuno automatizirana, smanjujući troškove rada.
Fleksibilnost: Zamjenom različitih setova valjaka za oblikovanje, isti stroj može proizvesti grede u obliku slova C ili U različitih veličina (potrebno je ponovno puštanje u pogon).
Isplativost: Prednosti u ukupnoj učinkovitosti, korištenju materijala i potrošnji energije rezultiraju niskim jediničnim troškovima proizvodnje.
Prijave:
Uglavnom se koristi u građevinskoj industriji čeličnih konstrukcija:
Industrijski pogoni (skladišta, radionice)
Komercijalne zgrade (supermarketi, izložbeni saloni)
Logistički centri
Poljoprivredni objekti (staklenici, farme)
Montažne kuće
| Tehnički parametri | ||
| Stavka | Parametar | Primjedba |
| Strojna baza | Nacionalni standard br.40 I-Beam čelik | Ukupna struktura zavarivanja |
| Materijal valjka | Cr12Mo1V1 | Vakuumsko otvrdnjavanje |
| Glavna osovina | φ90，40Cr | Kaljenje i kaljenje |
| Formiranje grupa | 20 | |
| Snaga glavnog motora | 25KW, inv | |
| Mjenjač glavnog pogona | K107 (K107 spiralni mjenjač) | |
| Metoda pogona | Pogon s dvostrukim lancem od 1,2 inča | |
| Način rada Cut-Off | Hidraulički prekid | Snaga motora hidraulične stanice je 11KW |

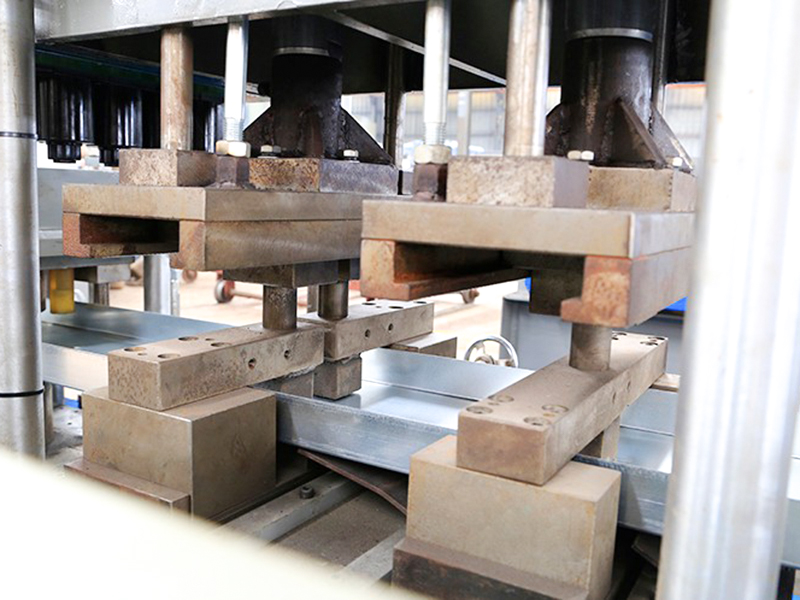

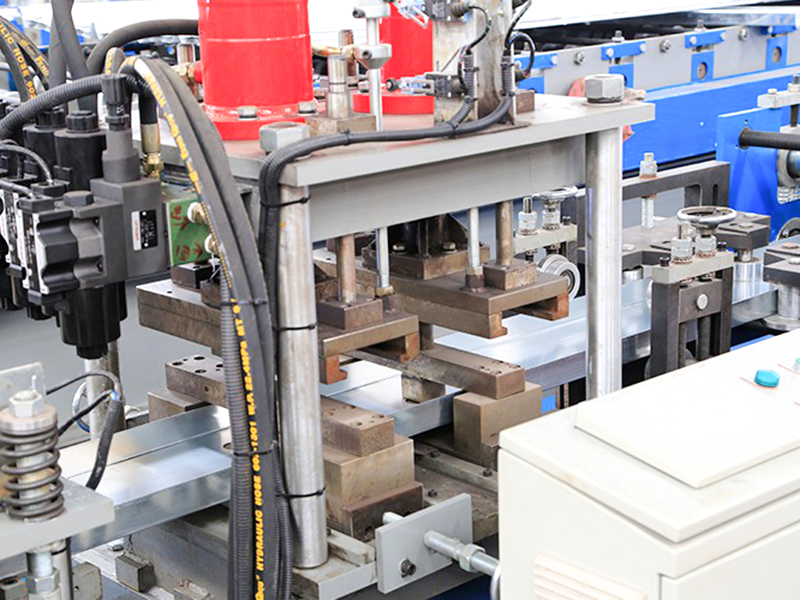

| Način bušenja | Hidrauličko probijanje | |
| Odmotavač | Utovar od 5 tona, s platformom za utovar | Snaga motora hidraulične stanice je 2,2 KW |
| Kontrolni sustav | Siemens/Schneider PLC | |
| Hidraulički sustav | Marka BeiJin Huade | |
| Ukupna duljina proizvodne linije | Oko 25 metara | |
| Težina opreme | Oko 12 tona | |
| Debljina sirovog materijala | 3,0 mm | Q235 pocinčani svitak |
| Širina sirovog materijala | 175mm~480mm | |
| Brzina proizvodnje | 25~30m/min | |
