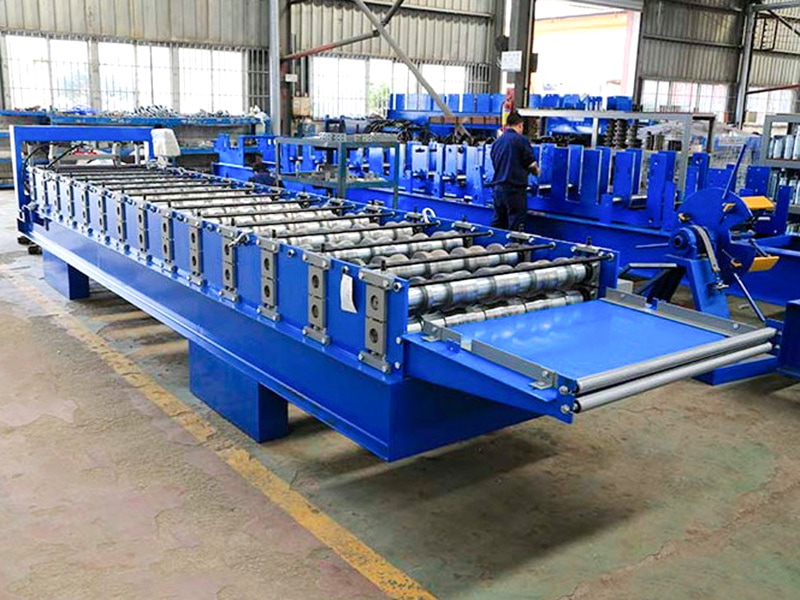

Stroj za oblikovanje valjaka 686 IBR je stroj za obradu lima posebno dizajniran za kontinuiranu proizvodnju krovnih/zidnih ploča 686 IBR. To je automatizirana proizvodna linija dizajnirana za valjanje metalnih kolutova kroz višeprolazni proces valjanja na sobnoj temperaturi, proizvodeći kontinuirane, velike brzine valovite metalne krovne/zidne ploče koje zadovoljavaju standard 686 IBR.
Jiangyin Hailong Machinery Factory je 686-Type Strong Stability IBR Strojevi za oblikovanje valjaka Dobavljač u Kini. S više od 1200 odnosa s kupcima, opslužujemo brojne industrije prilagođenom opremom za valjanje, isporučujemo 686-Type Strong Stability IBR Strojevi za oblikovanje valjaka na prodaju.
Ključne značajke i upotreba ove opreme uključuju:
Visoko specijalizirani: matrice za valjke posebno su dizajnirane za proizvodnju preciznog oblika 686 IBR valova.
Visoko učinkovit: može raditi neprekidno, obično pri brzinama od 20-40 m/min ili više, zadovoljavajući potrebe proizvodnje velikih količina.
Vrlo prilagodljiv: može obraditi čelične ili aluminijske ploče različitih debljina (obično u rasponu od 0,4 mm do 1,2 mm) i premaze (pocinčani, pocinčani i prethodno obojeni PVDF/poliester).

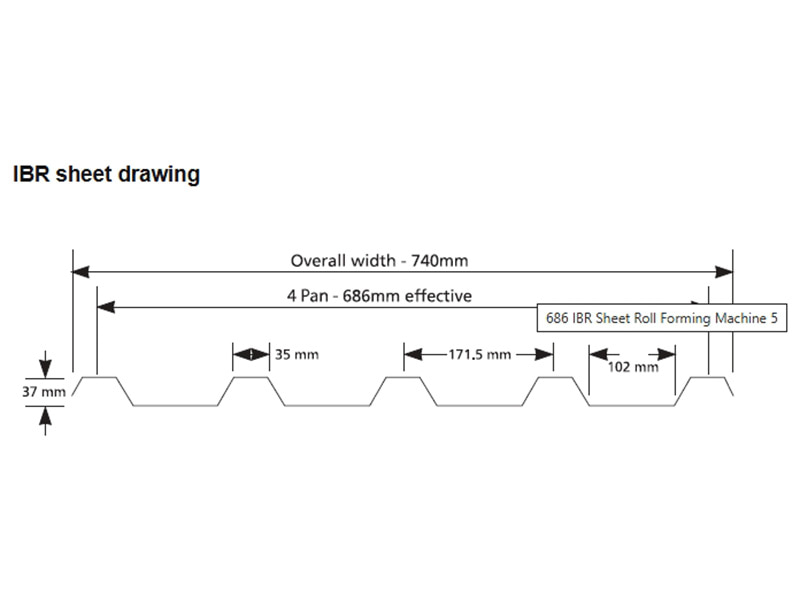

Precizno oblikovanje: Zajamčeno je da su oblik, visina i razmak nabora u skladu sa standardom 686. IBR standardi osiguravaju čvrstoću, performanse preklopa i dosljedan izgled pločastih materijala.
Rezanje na duljinu: Opremljen uređajem za rezanje, oblikovani listovi mogu se precizno rezati na zadanu duljinu.
Automatizirano upravljanje: PLC ili CNC sustav upravljanja koristi se za postavljanje i praćenje parametara kao što su brzina proizvodnje, duljina i broj.
Osnovne primjene: Ovi sustavi prvenstveno služe građevinarstvu i industriji građevinskih materijala, posebno proizvođačima metalnih krovova i zidnih sustava ili velikim inženjerskim projektima, a koriste se za proizvodnju krovova i zidnih obloga za velike zgrade kao što su industrijska postrojenja, skladišta, stadioni, trgovački centri i poljoprivredne strukture.
Osnovne komponente obično uključuju:
Punjač/odmotač: Puni i odmotava metalni kolut.
Uređaj za vođenje/ravnanje: osigurava da traka ravno ulazi u područje oblikovanja.

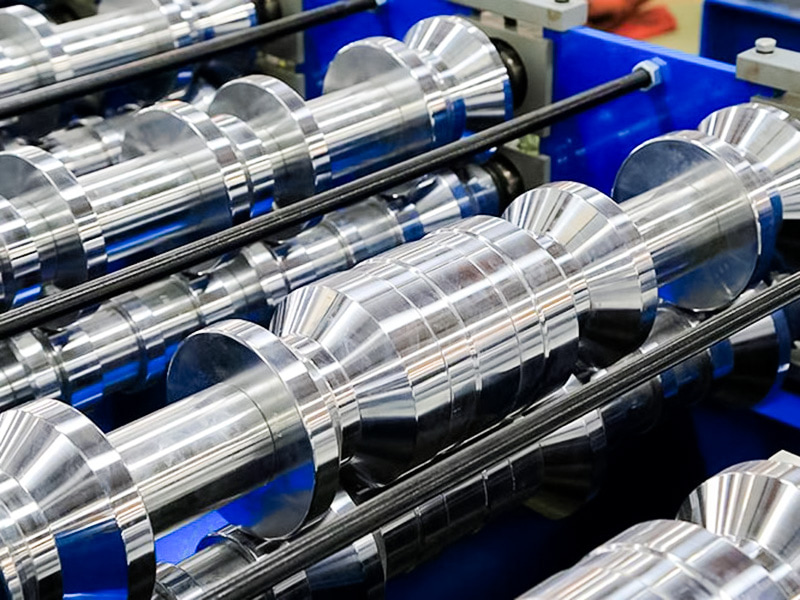

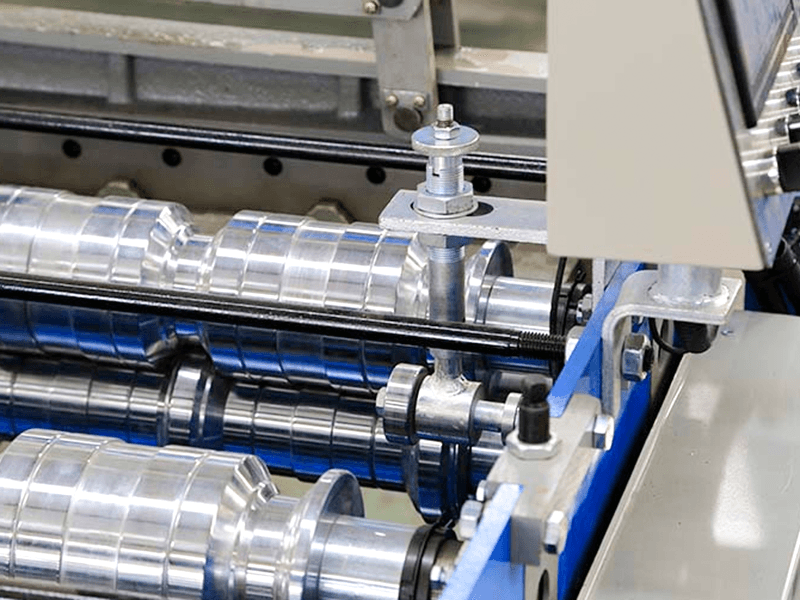

Multi-standardni okvir za oblikovanje: središnja komponenta, svaki okvir sadrži jedan ili više pari gornjih i donjih valjaka za oblikovanje, koji su odgovorni za postupno savijanje metala.

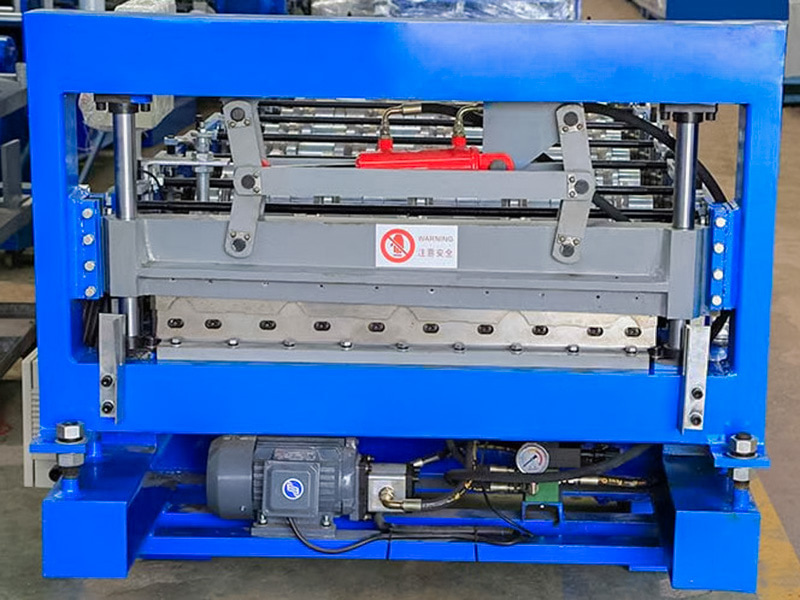

Uređaj za rezanje: obično hidraulične leteće škare ili granične škare, precizno režu materijale u obliku ploča na zadanu duljinu dok se nastavljaju kretati.
Sustav pražnjenja/slaganja: prikuplja i slaže oblikovane i izrezane listove.

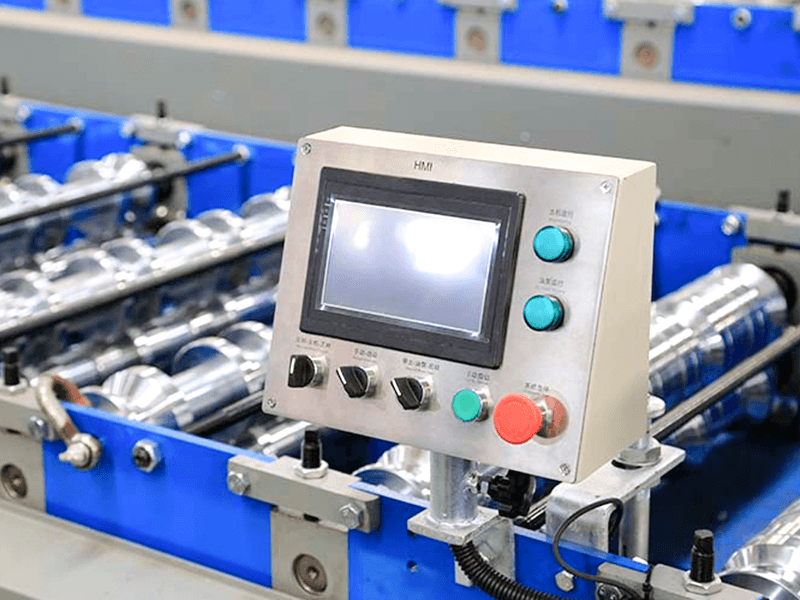

Kontrolni sustav (PLC): Kontrolira brzinu rada, duljinu rezanja, brojanje itd. cijele proizvodne linije.
| Tehnički parametri | ||
| Stavka | Parametar | Primjedba |
| Strojna baza | Nacionalni standard br.36 I-Beam čelik | Ukupna struktura zavarivanja |
| Materijal valjka | Čelik visoke kvalitete 45# | Fina strojna obrada, kaljeno |
| Glavna osovina | φ75，45# Čelik | Fina strojna obrada, kaljeno |
| Formiranje grupa | 20 | |
| Snaga glavnog motora | 5,5KW | |
| Metoda pogona | Lančani pogon | |
| Način rada Cut-Off | Hidraulički prekid | Snaga motora hidraulične stanice je 4KW |
| Cut Blade | Cr12MoV | Kaljeno, HRC58-62 |
| Odmotavač | Utovar od 5 tona, s platformom za utovar | Snaga motora hidraulične stanice je 2,2 KW |
| Kontrolni sustav | Siemens/Schneider PLC | |
| Hidraulički sustav | Marka BeiJin Huade | |
| Ukupna duljina proizvodne linije | Oko 18 metara | |
| Težina opreme | Oko 6 tona | |
| Debljina sirovog materijala | 0,3-0,8 mm | Q235 pocinčani svitak |
| Brzina proizvodnje | 10~12m/min | |
