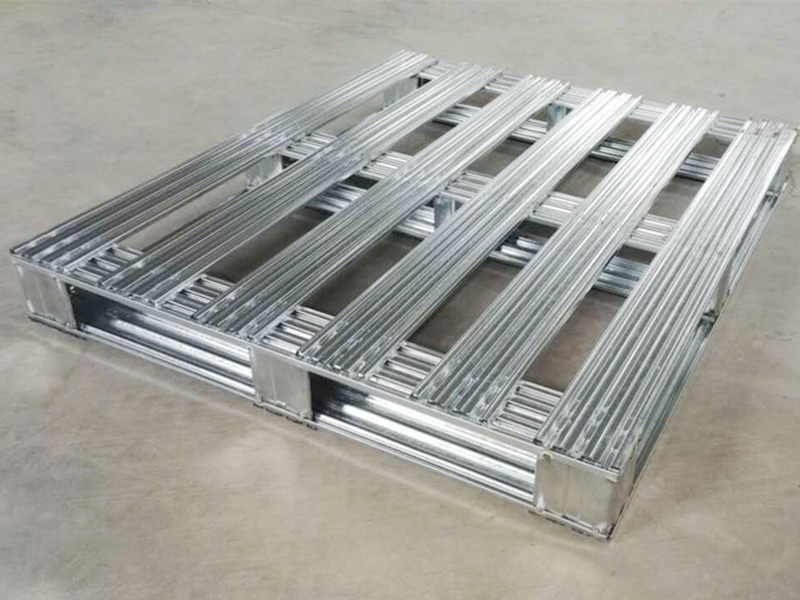

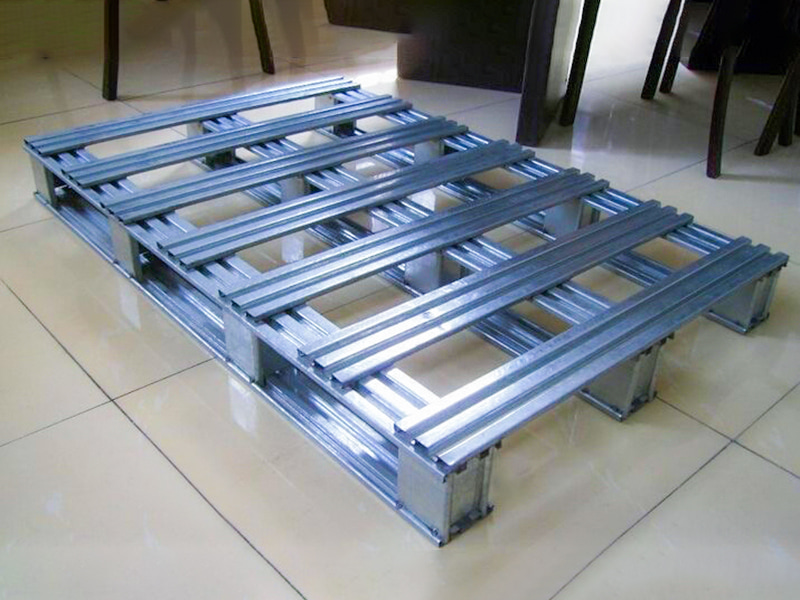

Stroj za oblikovanje profila paleta je inteligentna oprema za valjanje koja se posebno koristi za proizvodnju osnovnih komponenti potpuno čeličnih paleta u logističkim i skladišnim sustavima. Kontinuirano hladno savija čelične zavojnice visoke čvrstoće (Q235/Q345, debljina 1,0-2,0 mm) u standardizirane profile kao što su stupovi, grede i ojačanja panela kroz više valjaka visoke čvrstoće, postižući visoku nosivost, dug životni vijek i modularnu brzu montažu paleta.
Jiangyin Hailong Machinery Factory je Stroj za oblikovanje profila paleta Dobavljač u Kini. S više od 1200 odnosa s kupcima, opslužujemo brojne industrije prilagođenom opremom za valjanje, isporučujemo Stroj za oblikovanje profila paleta na prodaju.
Osnovne funkcije i tehničke značajke:
(1). Super jaka nosiva konstrukcija
Ojačanje panela: valovita rebra u obliku slova Ω (visina 15-25 mm), povećavaju krutost panela na savijanje za 300%.
Brava grede: dizajn utora s lastinim repom sa samozaključavanjem, otpor izvlačenja utikača ≥5kN (nije potrebno zavarivanje/vijci).
(2). Visokoučinkoviti postupak protiv korozije
Osnovni materijal: vruće pocinčani čelični lim (sloj cinka ≥80μm)
Online elektrostatsko raspršivanje epoksidnog premaza (debljina ≥60μm), otpornost na koroziju u slanom spreju ≥1000 sati.
(3). Inteligentna fleksibilna proizvodnja
Sustav brze izmjene valjaka: promjena specifikacije palete (1200×800/1200×1000 mm) traje samo 20 minuta.
Označavanje laserskim kodiranjem: automatsko graviranje razine opterećenja (A/B/C razina) i QR koda proizvodne serije.
Sastav osnovne opreme opreme:
Hidraulički odmotavač: hidraulički ekspanzijski ležaj nosi opterećenje od 5 tona čeličnih zavojnica, EPC točnost korekcije ±0,3 mm.

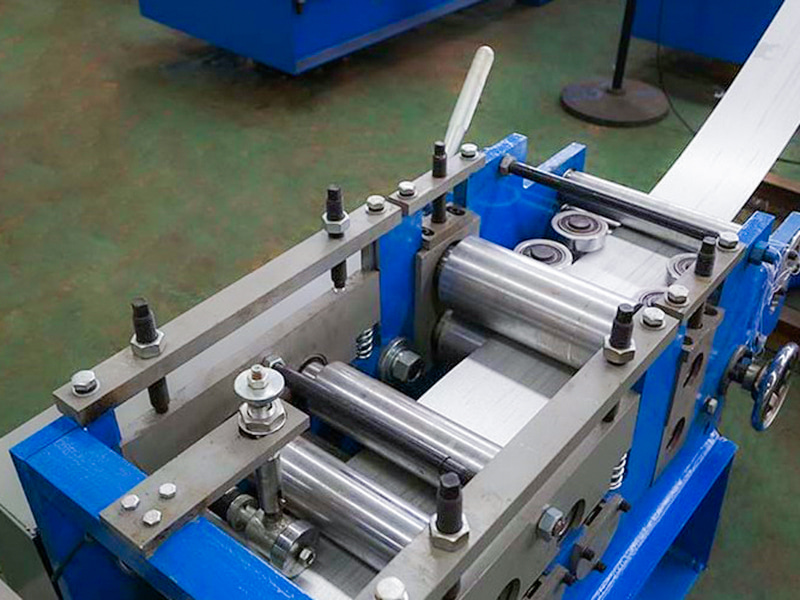

Stroj za niveliranje visoke čvrstoće: 9 valjaka ravna ploče debljine 2,0 mm kako bi se uklonilo srpasto savijanje (pravost ≤1 mm/m).

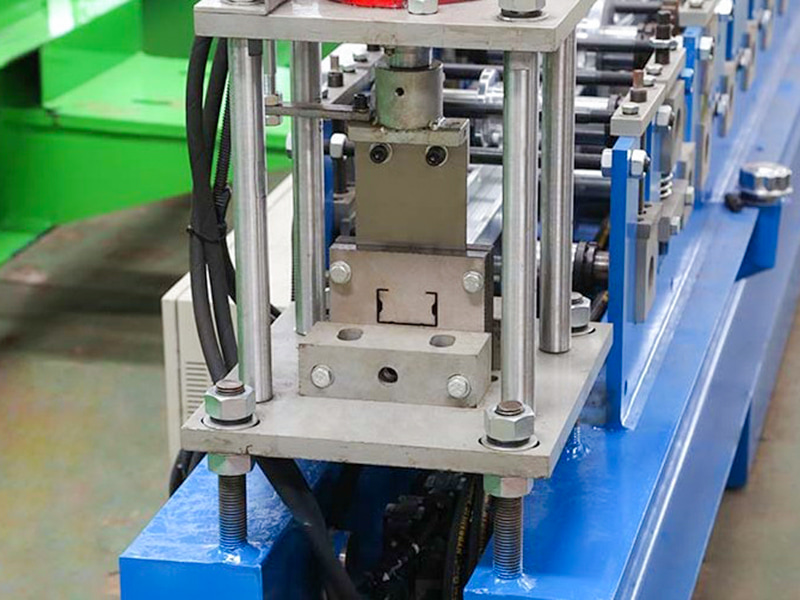

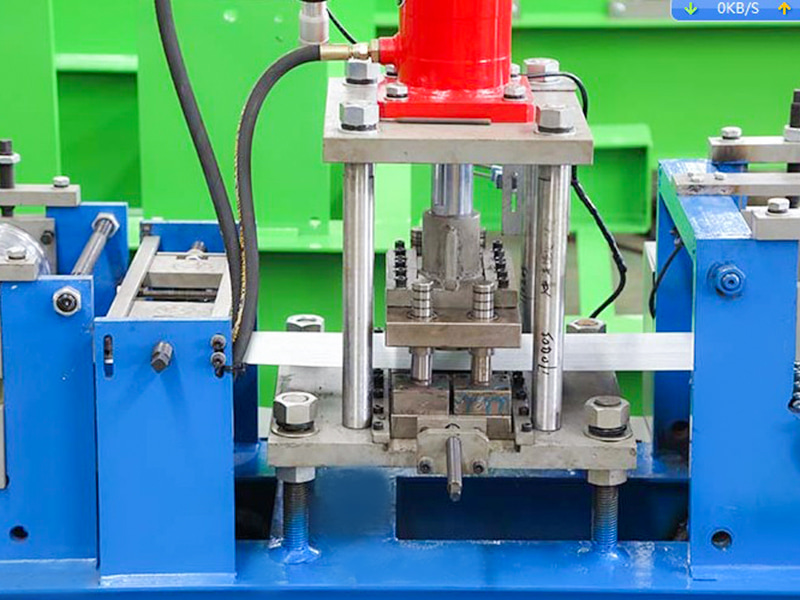

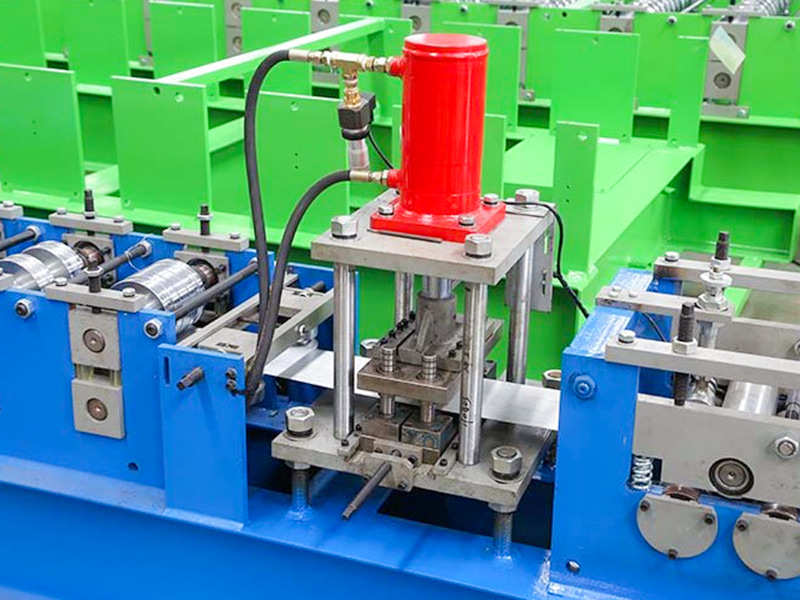

Jedinica za precizno probijanje: Servo probijanje sinkronizira probijanje:
• Rupe za spajanje stupa (Φ12 ± 0,1 mm)
• Rupe za viličar (100×50 ± 0,2 mm).

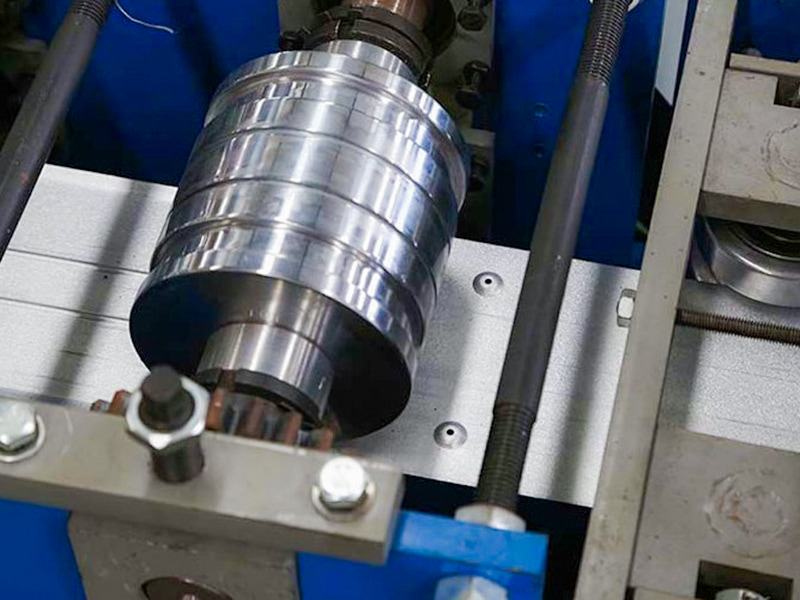

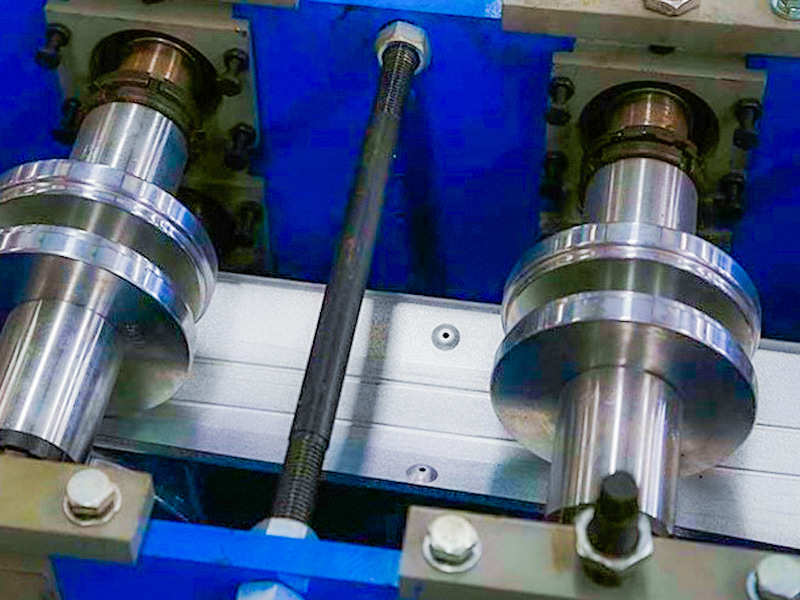

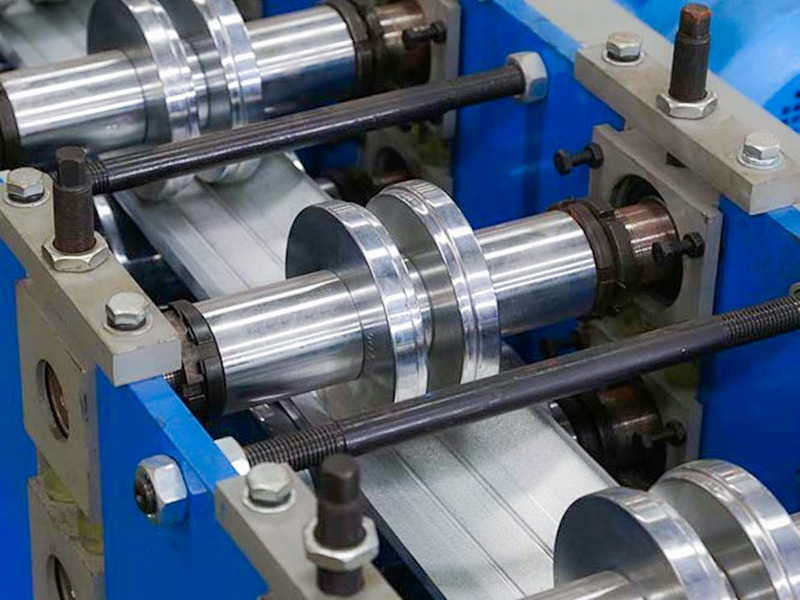

Stroj za oblikovanje složenih presjeka (Jezgreni modul): 18-22 kompleta karbidnih valjaka (SKD11), vršeći prešanje korak po korak
Online elektrostatsko prskanje: Stopa oporavka praha ≥ 98%, temperatura stvrdnjavanja premaza 200°C ± 5°C (razina prianjanja 0).
Servo rezanje na duljinu: rezanje letećom pilom (nagib reza ≤ 0,5°), raspon duljine 0,5-2,5 m (tolerancija ± 0,3 mm).
Inteligentni robot za paletiranje: Vizualno identificira vrste profila i sortira i slaže (stupove/grede/ploče u zasebnim skladištima.
Digitalni dvostruki kontrolni sustav: Praćenje pritiska i temperature valjaka u stvarnom vremenu, predviđa cikluse održavanja i održava stopu zastoja od ≤ 0,5%.
Vrijednost primjene u industriji:
Smanjenje troškova i poboljšanje učinkovitosti: proizvodni kapacitet jedne linije doseže 50-80 metara u minuti, 15 puta brže od procesa zavarivanja, smanjujući troškove proizvodnje za 40%.

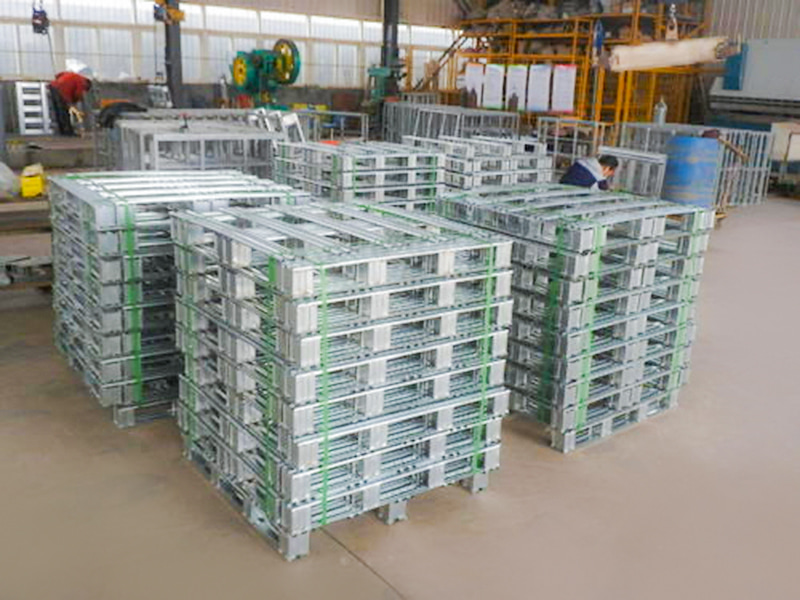

Optimizacija prostora: Nestabilan dizajn (prazne palete mogu se slagati ≥ 5 slojeva), čime se štedi 60% skladišnog prostora.
| Tehnički parametri | ||
| Stavka | Parametar | Primjedba |
| Strojna baza | Nacionalni standard br.40 I-Beam čelik | Ukupna struktura zavarivanja |
| Materijal valjka | Čelik Cr12MoV | Vakuumsko otvrdnjavanje |
| Glavna osovina | φ75，40Cr | Kaljenje i kaljenje |
| Formiranje grupa | 20 | |
| Snaga glavnog motora | 18.5KW, serija K | |
| Mjenjač glavnog pogona | Lanac i oprema | |
| Način rada Cut-Off | Hidraulički prekid | Snaga motora hidraulične stanice je 22 KW |
| Način bušenja | Uređaj za bušenje | |
| Odmotavač | Utovar od 5 tona, s platformom za utovar | Snaga motora hidrauličke stanice je 2,2 KW |
| Kontrolni sustav | Siemens/Schneider PLC | |
| Hidraulički sustav | Marka BeiJin Huade | |
| Ukupna duljina proizvodne linije | Oko 28 metara | |
| Težina opreme | Oko 8 tona | |
| Debljina sirovog materijala | 1,0-2,0 mm | Q235 pocinčani svitak |
| Brzina proizvodnje | 156~20m/min | |
