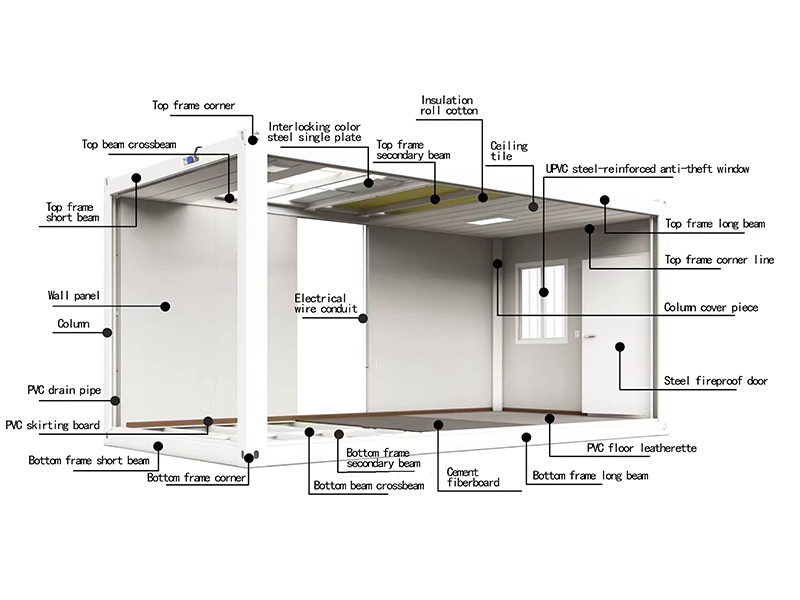

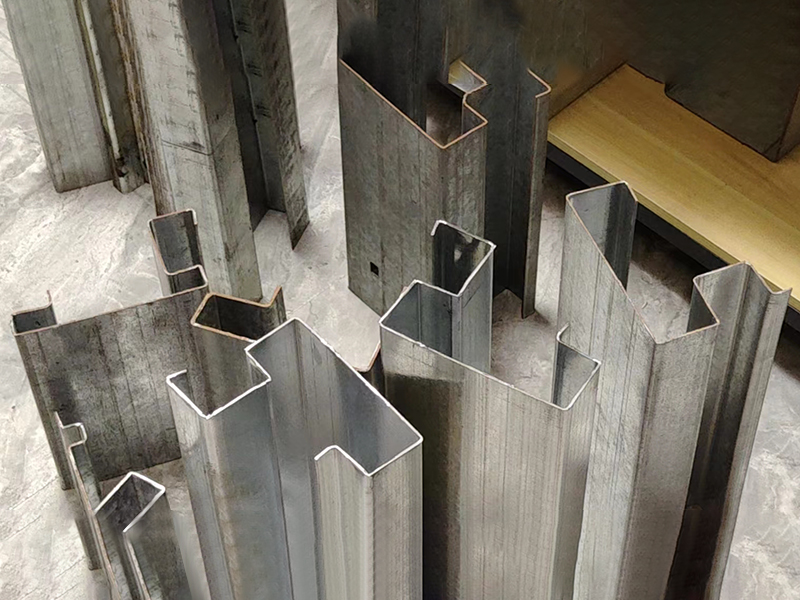

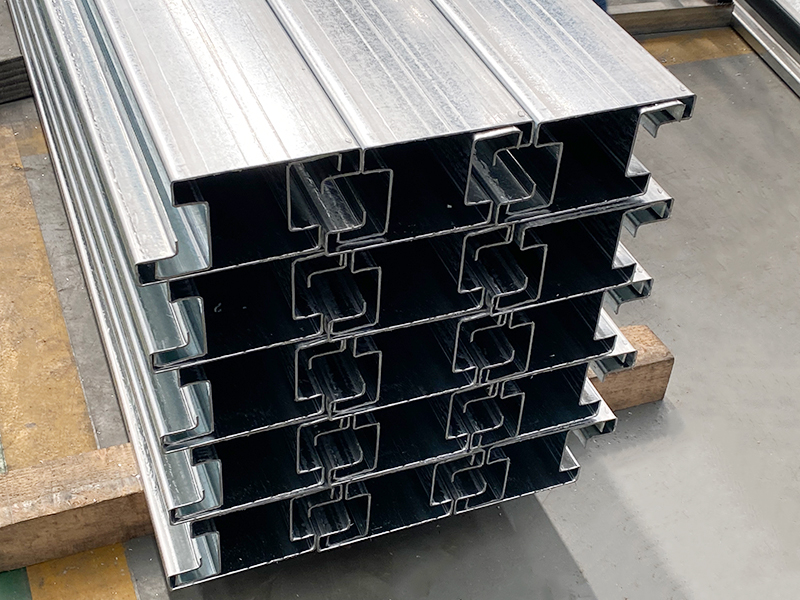

Stroj za oblikovanje gornje grede kontejnera s ravnim pakiranjem posebno je prilagođen za proizvodnju krovne konstrukcije kontejnera s ravnim pakiranjem. Kroz visokoprecizno valjanje i inteligentnu kontrolu, ostvaruje potpuno automatsku proizvodnju gornje grede "čelični kotur unutra → profil van". Posebno se koristi za kontinuiranu, učinkovitu i veliku proizvodnju gornje grede kontejnerskih kuća s ravnim pakiranjem. Ima ključnu ulogu u proizvodnji modularnih zgrada, osiguravajući snagu, preciznost i postojanost gornje grede. Zajedno sa strojem za oblikovanje stupova, čini temeljni proizvodni sustav kostura kontejnerske kuće s ravnim pakiranjem, promičući razvoj modularnih zgrada u smjeru učinkovitosti i standardizacije.
Jiangyin Hailong Machinery Factory je Stroj za oblikovanje valjaka s gornjom gredom za plosnate kontejnere Dobavljač u Kini. S više od 1200 odnosa s kupcima, opslužujemo brojne industrije prilagođenom opremom za valjanje, isporučujemo Stroj za oblikovanje valjaka s gornjom gredom za plosnate kontejnere na prodaju.
Glavne prednosti:
Visoka učinkovitost: Kontinuirana proizvodnja, brzina može doseći više od deset metara do nekoliko desetaka metara u minuti, pogodna za potražnju velikih razmjera.
Visoka dosljednost: automatizirana proizvodnja osigurava da su veličina i oblik svakog stupca potpuno isti, a kvaliteta stabilna.
Visoka iskoristivost materijala: U usporedbi s štancanjem ili rezanjem i zavarivanjem, hladno valjanje ne proizvodi gotovo nikakav otpad (osim glave i repa).
Dobra čvrstoća: Hladno valjanje će proizvesti određeni stupanj otvrdnjavanja, što može poboljšati čvrstoću profila.
Niska cijena: Velika proizvodnja značajno smanjuje proizvodne troškove jednog stupa.
Visok stupanj automatizacije: Smanjite ručnu intervenciju i smanjite intenzitet rada.
Glavne komponente
Odmotavač: poduprite i rasklopite čelični kotur.
Izravnavač: Uklonite početno savijanje i valoviti oblik čelične zavojnice kako biste osigurali da je materijal koji ulazi u stroj za oblikovanje ravan.
Uređaj za vođenje i uvlačenje: Vodite čeličnu traku da točno uđe u prvi valjak za oblikovanje.

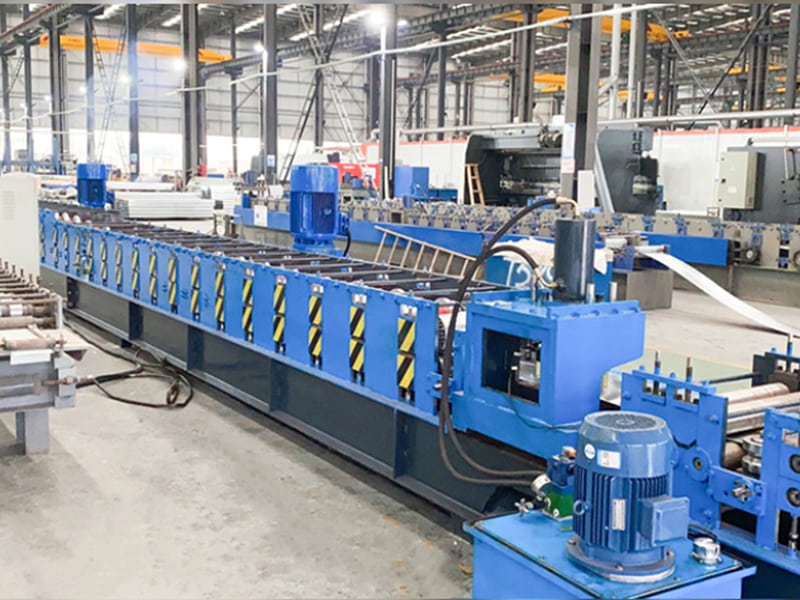

Glavni stroj za hladno valjanje (jezgra): Sadrži više grupa (obično desetke grupa) okvira valjka za oblikovanje. Valjci raspoređeni gore i dolje ili vodoravno na svakom okviru valjka postupno savijaju ravnu čeličnu traku u konačni presjek.

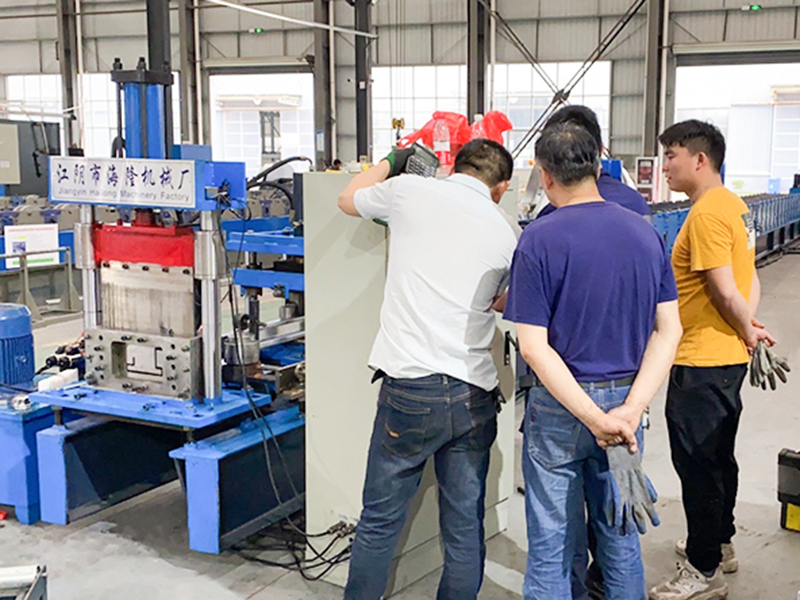

Sustav rezanja veličine: kada kontinuirani profil dosegne unaprijed zadanu duljinu nakon oblikovanja, izvodi se rezanje visoke preciznosti (uobičajene metode uključuju hidrauličku leteću pilu, pneumatsko probijanje, piljenje sa servo praćenjem itd.).
Uređaj za pražnjenje/prihvat/slaganje: Sakupite, složite ili prenesite gotove proizvode nakon rezanja.
Upravljački sustav: Moderna oprema obično koristi PLC ili CNC kontrolu za postizanje automatskog rada, podešavanje parametara, podešavanje duljine, dijagnozu greške itd.
| Tehnički parametri | ||
| Stavka | Parametar | Primjedba |
| Strojna baza | Nacionalni standard br.50 I-Beam čelik | Ukupna struktura zavarivanja |
| Materijal valjka | Gr15SiMn | Vakuumsko otvrdnjavanje |
| Glavna osovina | φ90，40Cr | Kaljenje i kaljenje |
| Formiranje grupa | 32 | |
| Snaga glavnog motora | 30KW*2, Wannan | |
| Mjenjač glavnog pogona | K127 (K127 spiralni mjenjač) | |
| Metoda pogona | Pogon s dvostrukim lancem od 1,5 inča | |
| Način rada Cut-Off | Hidraulički prekid | Snaga motora hidraulične stanice je 11KW |
| Odmotavač | Utovar od 10 tona, s platformom za utovar | Snaga motora hidraulične stanice je 5,5 KW |
| Kontrolni sustav | Siemens/Schneider PLC | |
| Hidraulički sustav | Marka BeiJin Huade | |

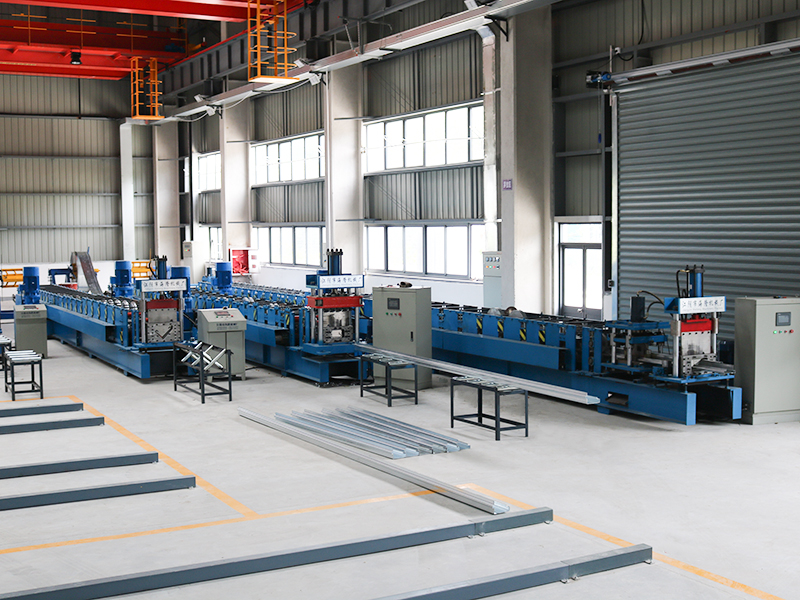

| Ukupna duljina proizvodne linije | Oko 30 metara | |
| Težina opreme | Oko 25 tona | |
| Debljina sirovog materijala | 2,0 mm~3,0 mm | Q235 pocinčani svitak |
| Širina sirovog materijala | 435 mm | |
| Brzina proizvodnje | Oko 15m/min | |
