YX25-162-810 glazirana pločica ima valovitu visinu od 25 mm, korak od 162 mm i efektivnu širinu od 810 mm. Uravnotežuje dekorativnu privlačnost, drenažu i učinkovitost materijala. Stroj za valjanje glaziranog crijepa YX25-162-810 specijalizirani je stroj za obradu lima posebno dizajniran za kontinuiranu proizvodnju metalnih krovnih ploča u stilu antiknih glaziranih crijepova. Njegova temeljna tehnologija koristi postupak hladnog valjanja za izravno oblikovanje metalnih zavojnica u moderne metalne pločice s trodimenzionalnim krivuljama i dekorativnim efektima tradicionalnih glinenih glaziranih pločica.
Jiangyin Hailong Machinery Factory je YX25-162-810 Snažna prilagodljivost stroja za oblikovanje glaziranih pločica Dobavljač u Kini. S više od 1200 odnosa s kupcima, opslužujemo brojne industrije prilagođenom opremom za valjanje, isporučujemo YX25-162-810 Snažna prilagodljivost stroja za oblikovanje glaziranih pločica na prodaju.
Osnovne komponente obično uključuju:

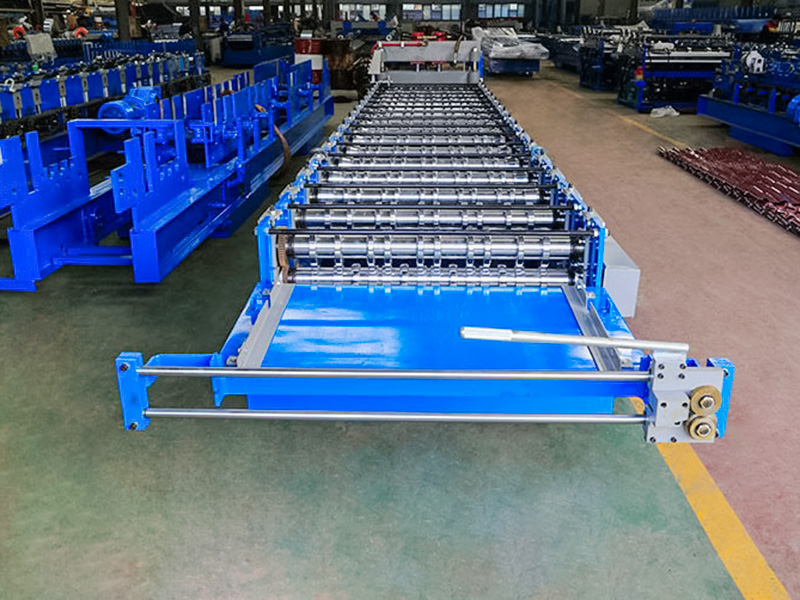

Utovarivač/odmotavač: ubacuje i odmotava metalne kolute.
Vodilica/uređaj za ravnanje: osigurava da traka ravno ulazi u područje oblikovanja.

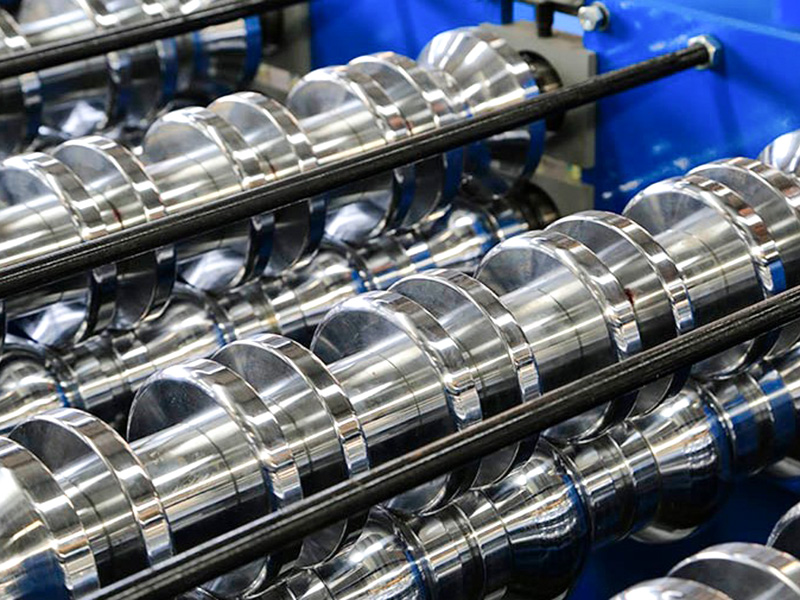

Okvir za oblikovanje valjaka s više postolja: glavna komponenta, svaki okvir koji sadrži jedan ili više pari gornjih i donjih valjaka za oblikovanje, odgovoran je za postupno savijanje metala.

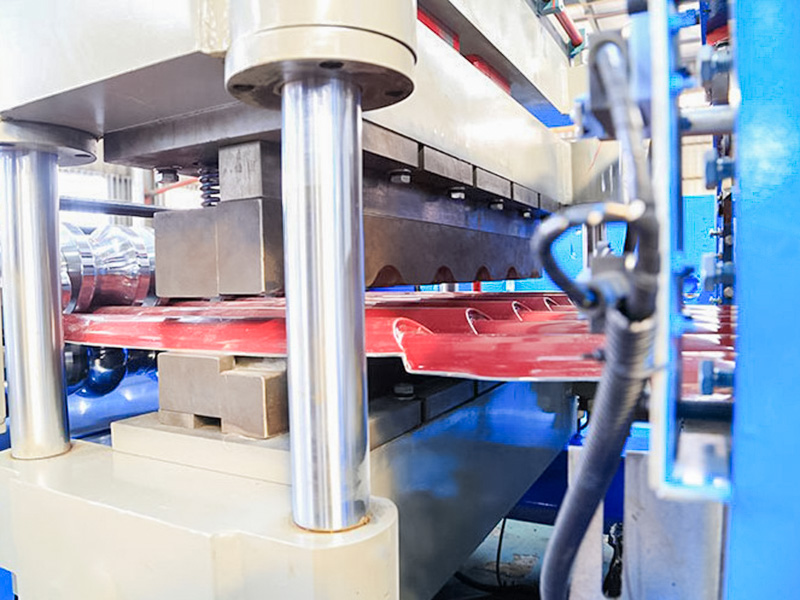

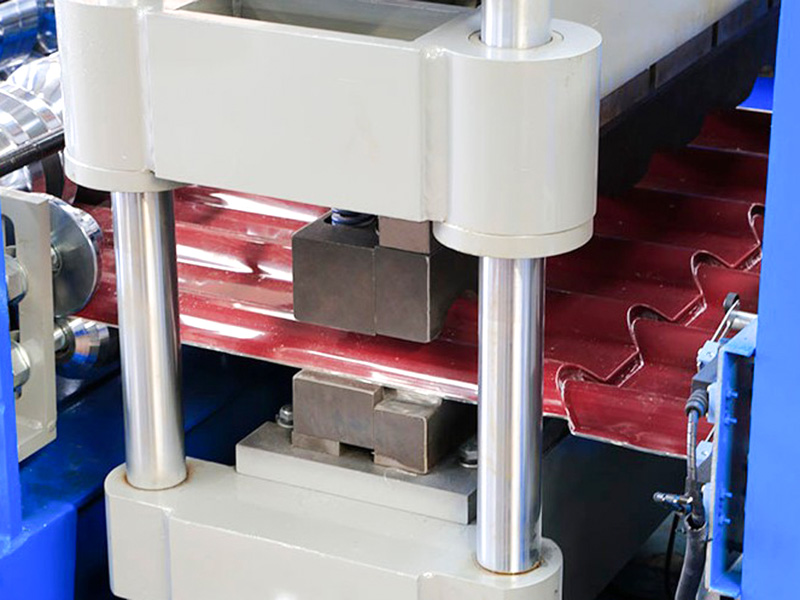

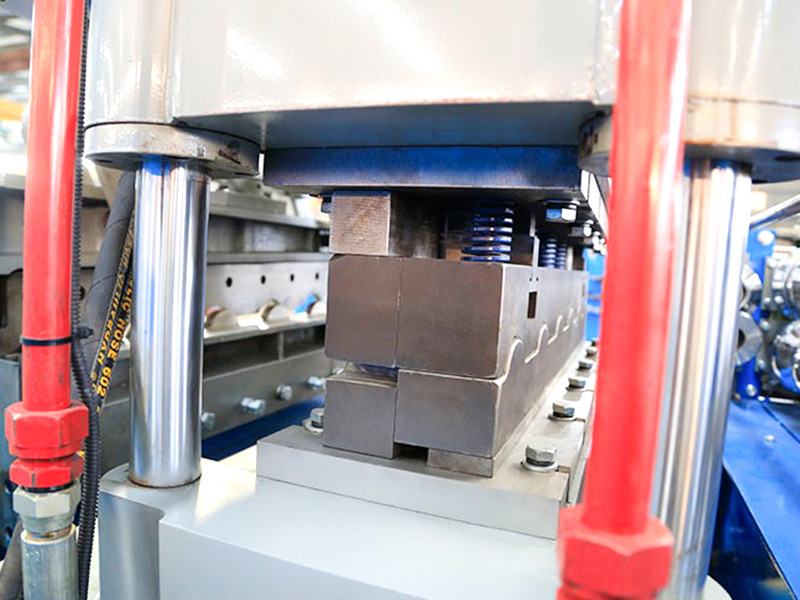

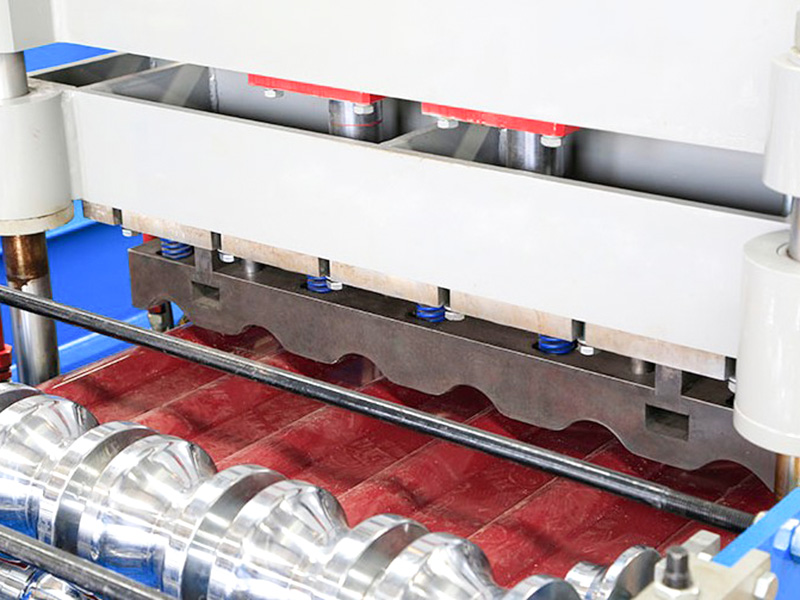

Jedinica za probijanje: Automatsko hidrauličko utiskivanje i oblikovanje. Različite matrice mogu se konfigurirati da zadovolje različite zahtjeve za utiskivanje.

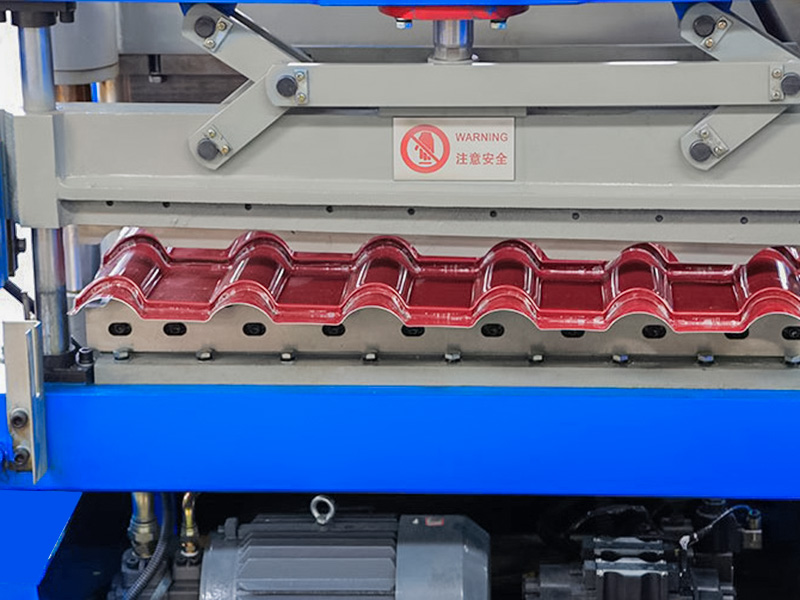

Uređaj za rezanje: Tipično, hidrauličke leteće škare ili granične škare, one precizno režu list materijala na željenu duljinu dok se nastavlja kretati.

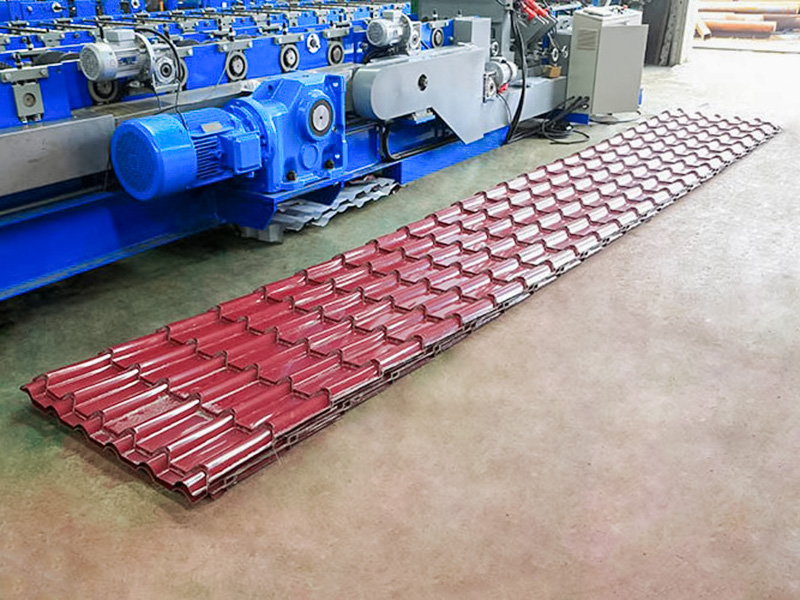

Sustav pražnjenja/slaganja: prikuplja i slaže oblikovane i izrezane listove.
Kontrolni sustav (PLC): Kontrolira radnu brzinu cijele proizvodne linije, duljinu rezanja i brojanje.
Ključne značajke i primjene ove opreme:
Visoko specifičan: Valjkasti kalupi dizajnirani su na temelju preciznog oblika poprečnog presjeka i dimenzionalnih zahtjeva materijala valovitog lima YX36.5-780, osiguravajući točne parametre konačnog proizvoda kao što su visina valovitosti, korak valovitosti i efektivna širina.
Učinkovita proizvodnja: moguć je kontinuirani rad, s brzinama proizvodnje koje se obično kreću od 15-30 metara u minuti ili više, što ga čini prikladnim za velike projekte.
Kompatibilnost materijala: Zavojnice od različitih materijala (čelik, aluminij) i premaza (pocinčani, obojeni PVDF/poliester/SMP, itd.) mogu se obraditi, s debljinama koje se obično kreću od 0,4 mm do 1,0 mm (ovisno o mogućnostima opreme).
Precizno rezanje: Opremljen sustavom rezanja visokih performansi, svaka je ploča precizno izrezana na željenu duljinu.
Automatizirano upravljanje: PLC sustav omogućuje postavljanje parametara, praćenje rada i dijagnozu kvarova, osiguravajući jednostavan rad.
| Tehnički parametri | ||
| Stavka | Parametar | Primjedba |
| Strojna baza | Nacionalni standard br.45 I-Beam čelik | Ukupna struktura zavarivanja |
| Materijal valjka | Čelik visoke kvalitete 45# | Fino obrađeno, kaljeno, presvučeno tvrdim kromom |
| Glavna osovina | φ75，45# Čelik | Fina strojna obrada, kaljeno |
| Formiranje grupa | 14 | |
| Snaga glavnog motora | 7,5 KW | |
| Metoda pogona | Lančani pogon | |
| Način rada Cut-Off | Hidraulički prekid | Snaga motora hidraulične stanice je 4KW |
| Cut Blade | Cr12MoV | Kaljeno, HRC58-62 |
| Odmotavač | Utovar od 5 tona, s platformom za utovar | Snaga motora hidraulične stanice je 2,2 KW |
| Kontrolni sustav | Siemens/Schneider PLC | |
| Hidraulički sustav | Marka BeiJin Huade | |
| Ukupna duljina proizvodne linije | Oko 20 metara | |
| Težina opreme | Oko 9 tona | |
| Debljina sirovog materijala | 0,5-0,8 mm | Q235 pocinčani svitak |
| Brzina proizvodnje | 5~8m/min | |
