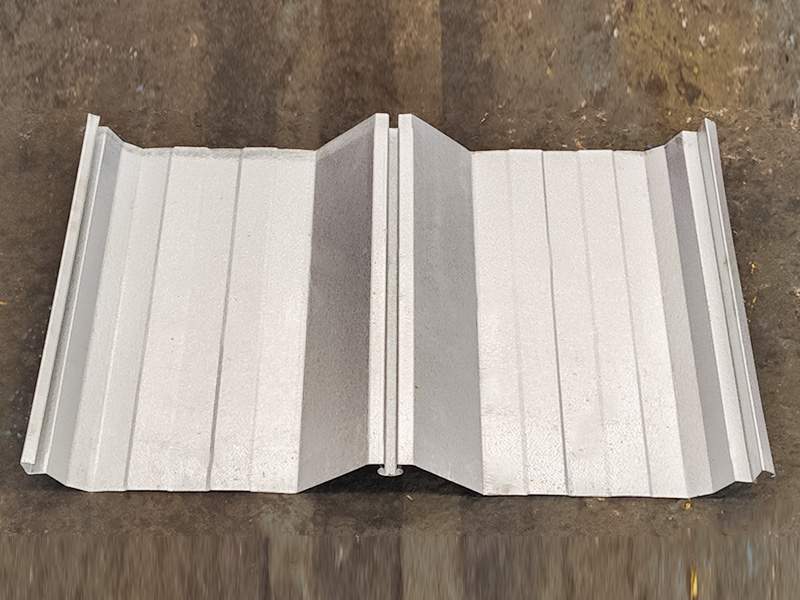

Stroj za valjanje PV pločica visoko je automatizirano, kontinuirano proizvodno postrojenje dizajnirano za izravnu obradu zavojnica od legure aluminija, magnezija i mangana u krovne pločice specifičnih oblika i veličina. Integrira sveobuhvatnu automatiziranu proizvodnu liniju, integrirajući odmotavanje i izravnavanje zavojnica, kontinuirano hladno oblikovanje valjaka, precizno rezanje po duljini i slaganje gotovog proizvoda. Osnovni proces: Valjanje Princip: Ovo je temeljna tehnologija stroja. Koristi niz precizno konstruiranih valjaka za oblikovanje za kontinuirano savijanje zavojnica od legure aluminija, magnezija i mangana na sobnoj temperaturi (ili blizu sobne temperature) kroz više prolaza, postupno ih oblikujući u željeni konačni oblik pločice (kao što je valoviti, trapezoidni ili ravni rub). Značajke: U usporedbi s vrućim valjanjem ili utiskivanjem, oblikovanje valjaka nudi visoku učinkovitost, nisku cijenu, visoku iskoristivost materijala i izvrsnu kvalitetu površine, što ga čini posebno prikladnim za kontinuiranu proizvodnju dugih proizvoda.
Jiangyin Hailong Machinery Factory je YX25-820 Stroj za valjanje PV pločica koji se jednostavno postavlja Dobavljač u Kini. S više od 1200 odnosa s kupcima, opslužujemo brojne industrije prilagođenom opremom za valjanje, isporučujemo YX25-820 Stroj za valjanje PV pločica koji se jednostavno postavlja na prodaju.
Ključne prednosti:
Učinkovita proizvodnja: Kontinuirano oblikovanje valjaka nudi veliku brzinu i učinak.
Stabilna kvaliteta: Automatizirano upravljanje osigurava dosljedan oblik i dimenzije proizvoda.
Zaštita PV modula: Proces hladnog savijanja eliminira potencijalni utjecaj visokih temperatura na izvedbu PV modula; kućište od legure aluminij-magnezij-mangan pruža jaku fizičku zaštitu za module.
Estetika i vodonepropusnost: Oblikovani crijepovi pružaju izvrsnu krovnu pokrivenost i strukturnu vodonepropusnost.
Lagan: materijal od aluminijske legure čini cijeli sustav fotonaponskih ploča laganim i smanjuje zahtjeve krovne konstrukcije.

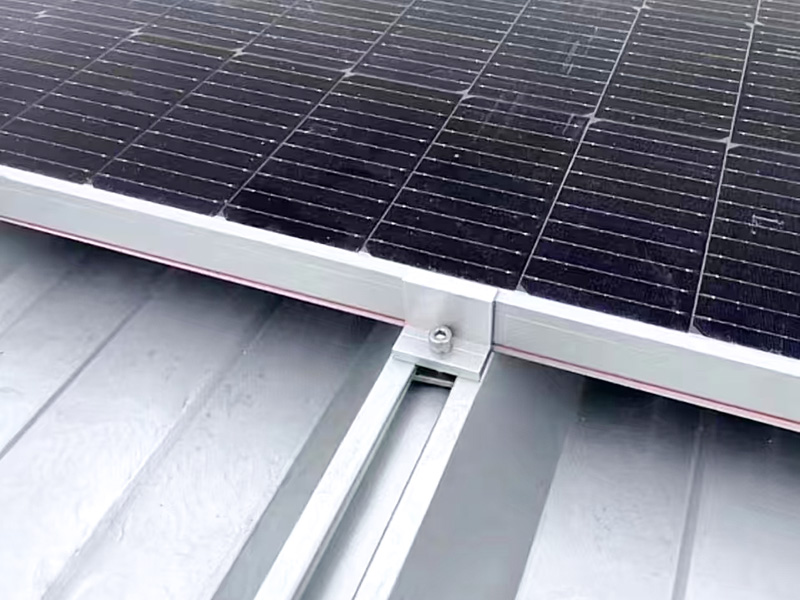

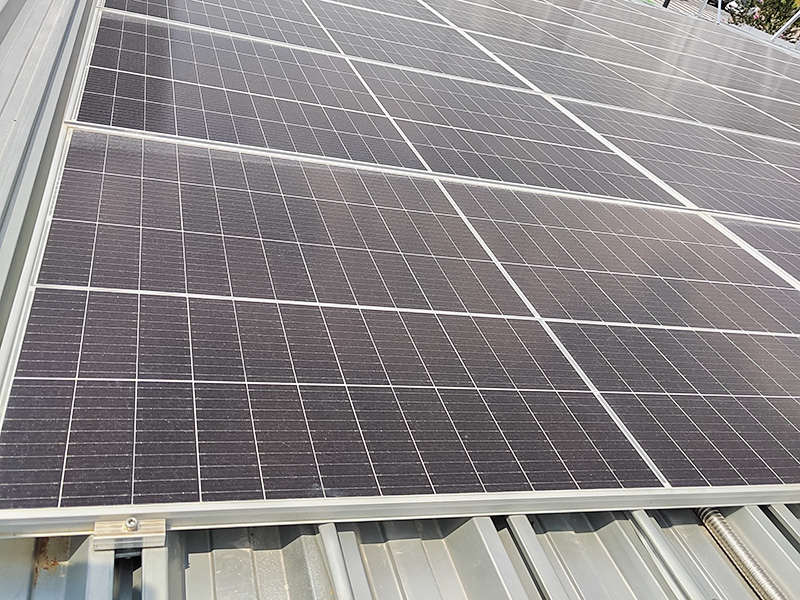

Jednostavna ugradnja: Gotove pločice mogu se postaviti na licu mjesta baš kao i tradicionalne metalne pločice, značajno pojednostavljujući tradicionalni složeni proces "postavljanja nosača na krov i zatim ugradnje PV panela", štedeći rad i vrijeme.
Proizvodni proces:
Odmotavanje i izravnavanje: Valjak od aluminijske legure odmotava se i izravnava kako bi se eliminirao stres kovrčanja i osigurao ravan materijal koji ulazi u dio za oblikovanje.
Vođenje materijala: Materijal se glatko i točno unosi u jedinicu za oblikovanje.

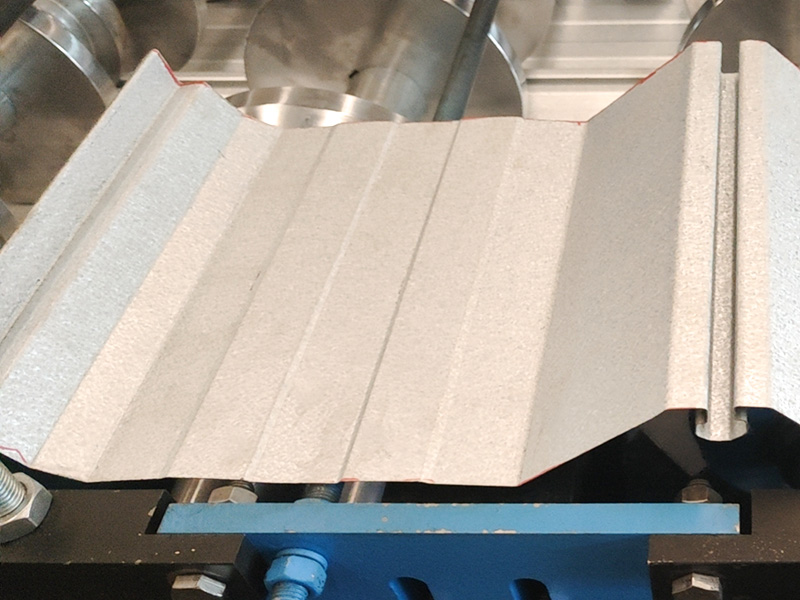

Kontinuirano hladno valjanje: materijal prolazi kroz više setova pažljivo raspoređenih valjaka za oblikovanje. Svaki set valjaka primjenjuje određenu silu savijanja na materijal, postupno ga oblikujući do konačnog profila pločice. Ovo je ključna komponenta opreme.
Rezanje/dimenzioniranje: Kontinuirano oblikovan materijal za pločice precizno se reže na željenu duljinu. Obično se koriste hidrauličke škare ili servo škare.

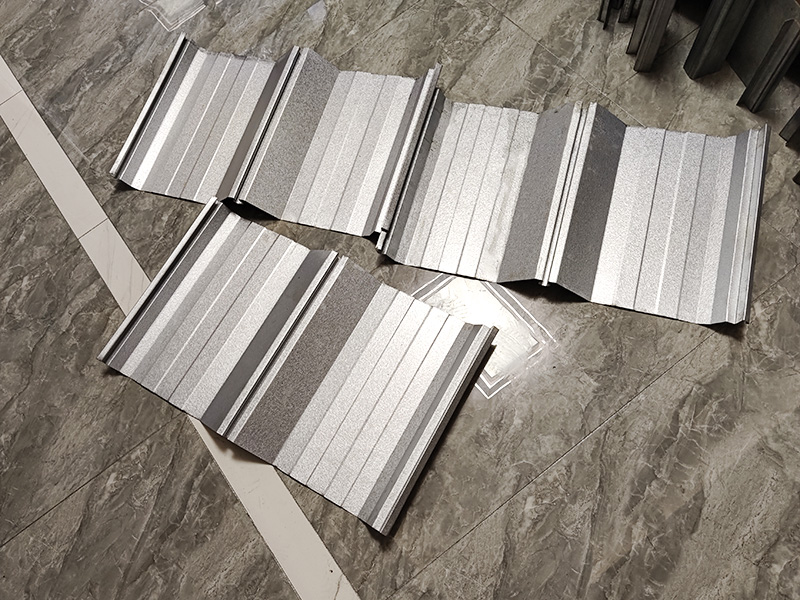

Slaganje/prikupljanje: izrezane gotove PV pločice automatski se uredno slažu za pakiranje i otpremu.
| Tehnički parametri | ||
| Stavka | Parametar | Primjedba |
| Strojna baza | Nacionalni standard br.36 I-Beam čelik | Ukupna struktura zavarivanja |
| Materijal valjka | Čelik visoke kvalitete 45# | Fina strojna obrada, kaljeno |
| Glavna osovina | φ75，45# Čelik | Fina strojna obrada, kaljeno |
| Formiranje grupa | 20 | |
| Snaga glavnog motora | 11KW | |
| Metoda pogona | Lančani pogon | |
| Način rada Cut-Off | Hidraulički prekid | Snaga motora hidrauličke stanice je 4 KW |
| Cut Blade | Cr12MoV | Kaljeno, HRC58-62 |
| Odmotavač | Utovar od 5 tona, s platformom za utovar | Snaga motora hidrauličke stanice je 2,2 KW |
| Kontrolni sustav | Siemens/Schneider PLC | |
| Hidraulički sustav | Marka BeiJin Huade | |
| Ukupna duljina proizvodne linije | Oko 20 metara | |
| Težina opreme | Oko 11 tona | |
| Debljina sirovog materijala | 0,4-0,8 mm | Q235 pocinčani svitak |
| Brzina proizvodnje | 15m-18/min | |
