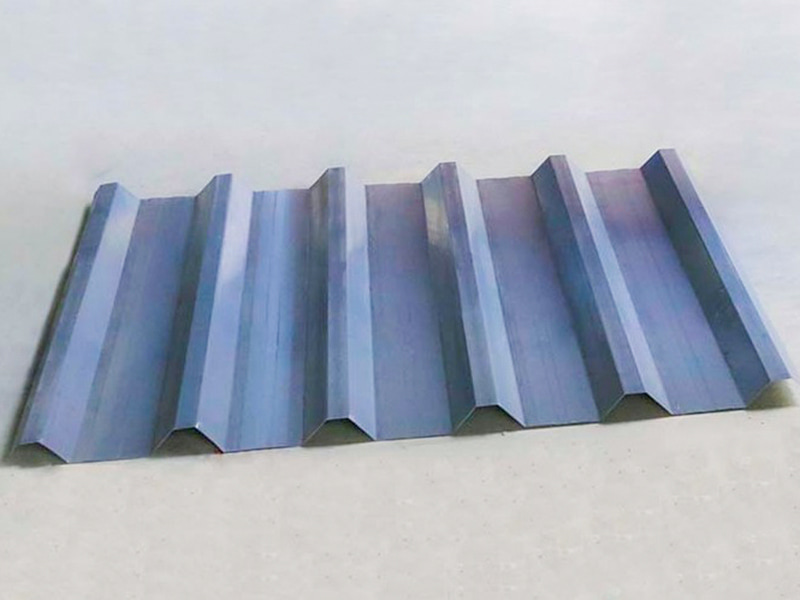

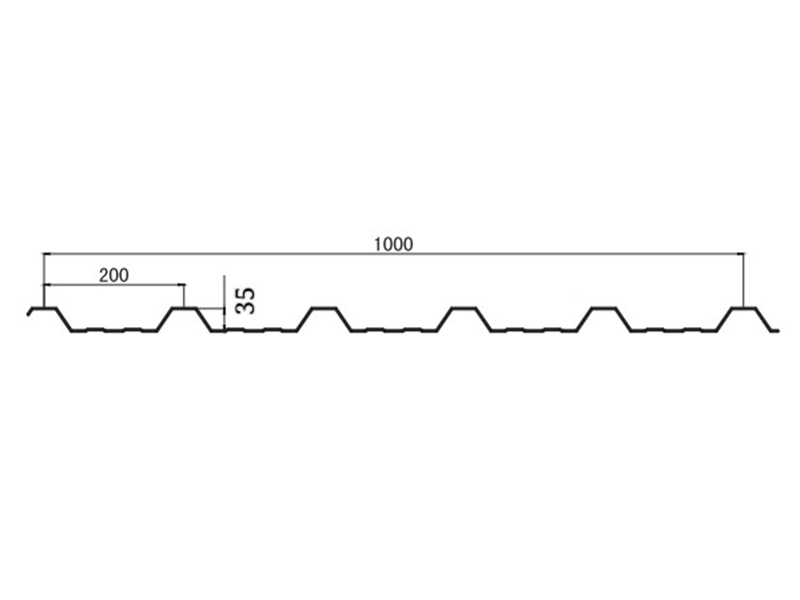

Stroj za valjanje krovnog lima velike brzine je potpuno automatski stroj za obradu lima dizajniran posebno za građevinsku industriju. Njegova temeljna funkcija je kontinuirano i brzo valjanje metalnih zavojnica (kao što su obojeni čelik, pocinčani čelik i aluminij-magnezij-manganski čelik) u krovne ploče sa specifičnim oblicima poprečnog presjeka (kao što su valoviti, trapezoidni i stojeći spoj). Karakteriziran velikom brzinom (obično ≥30 m/min), odlikuje se visokom učinkovitošću, visokom preciznošću i malim gubicima, što ga čini ključnom proizvodnom opremom za krovnu konstrukciju velikih čeličnih konstrukcija, kao što su tvornice, zračne luke i stadioni.
Jiangyin Hailong Machinery Factory je Stroj za valjanje krovnih ploča velike brzine Dobavljač u Kini. S više od 1200 odnosa s kupcima, opslužujemo brojne industrije prilagođenom opremom za valjanje, isporučujemo Stroj za valjanje krovnih ploča velike brzine na prodaju.
Osnovne funkcije i tehničke značajke:
1. Kontinuirano oblikovanje velikom brzinom
Brzina rada: 30-150 m/min (3-5 puta veća od konvencionalnih strojeva za oblikovanje valjaka)
Pogon: Servo motor sa sinkronom kontrolom (svaki valjak se neovisno pokreće)
Prednosti: 5.000-15.000 m2 krovnih ploča može se proizvesti u 8 sati, ispunjavajući zahtjeve brze izgradnje velikih projekata.
2. Visoko precizna kontrola presjeka
Točnost oblikovanja: ±0,5 mm/metar (osigurava čvrste krovne spojeve)
Ključne tehnologije:
CNC brušenje valjaka (točnost ±0,01 mm)
Online lasersko mjerenje debljine zatvorenog sustava povratne sprege (kompenzacija u stvarnom vremenu za fluktuacije debljine ploče)
Dinamičko hidrauličko bočno pozicioniranje (sprječava odstupanje)
3. Inteligentna automatizacija
Sustav automatske izmjene kalupa (opcija): Prebacuje između različitih vrsta ploča (npr. 760 → 820) unutar 15 minuta.
IoT daljinski nadzor: prikupljanje podataka u stvarnom vremenu (brzina, stopa kvarova, izlaz) i podrška za mobilno upravljanje.
Automatski sustav podmazivanja: Precizno raspršuje mazivo na valjke kako bi se smanjilo trošenje.
Osnovna struktura:
Jedinica za izravnavanje odmotavanja: hidraulički odmotavač za ravnanje sa 17 valjaka (eliminira naprezanje zavojnice, osiguravajući pogrešku ravnosti ≤1 mm/m² na vrhu i repu lista)
Servo ulagač: enkoder s potisnim valjcima, točnost uvlačenja ±0,3 mm (osigurava točan položaj reza na svakom dijelu)

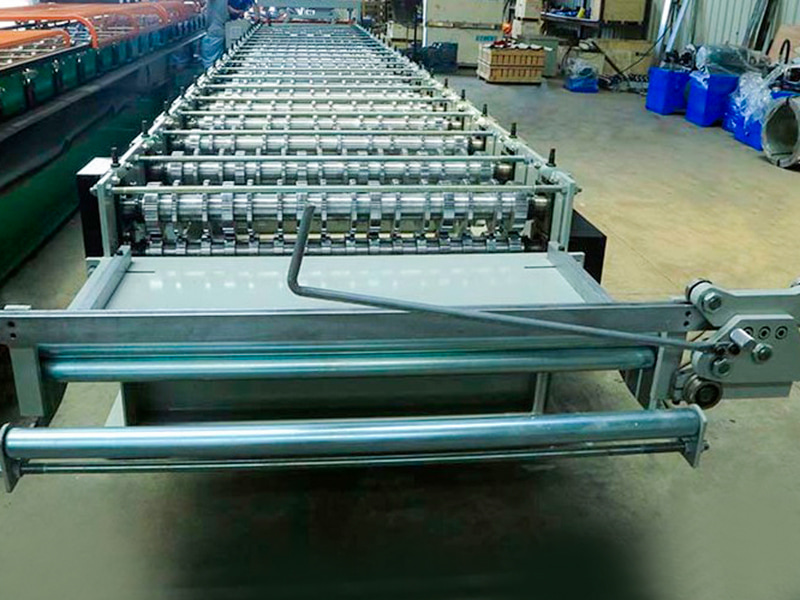

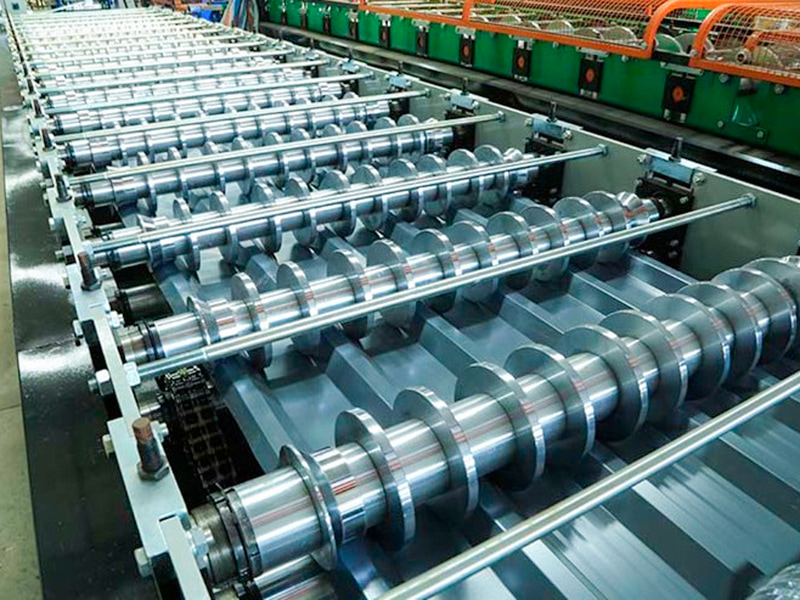

Stroj za oblikovanje (osnovna jedinica): 20-30 kompleta valjaka raspoređenih u stepenasti uzorak, podijeljenih u dijelove za grubo oblikovanje, završnu obradu i dimenzioniranje
Hidraulički sustav rezanja: leteće škare/pneumatske škare (non-stop tijekom rezanja, oštrica ≤0,1 mm)

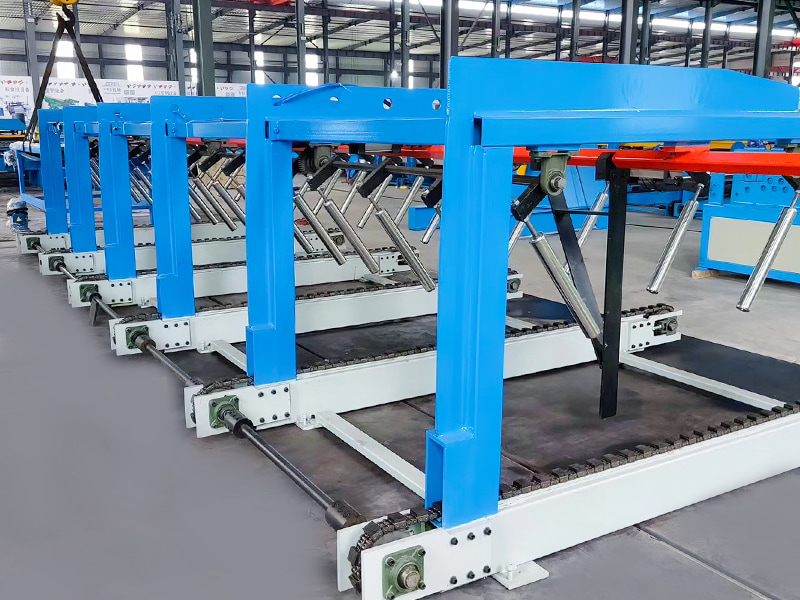

Podrška za pražnjenje: pokretna traka s promjenjivom frekvencijom za oblikovanje nosača (sprječava ogrebotine i nakupljanje gotovih listova)
Kontrolni ormarić: Industrijski PC PLC (Siemens 1500 serija), podržava pristup bazi podataka listova
| Tehnički parametri | ||
| Stavka | Parametar | Primjedba |
| Strojna baza | Nacionalni standard br.36 I-Beam čelik | Ukupna struktura zavarivanja |

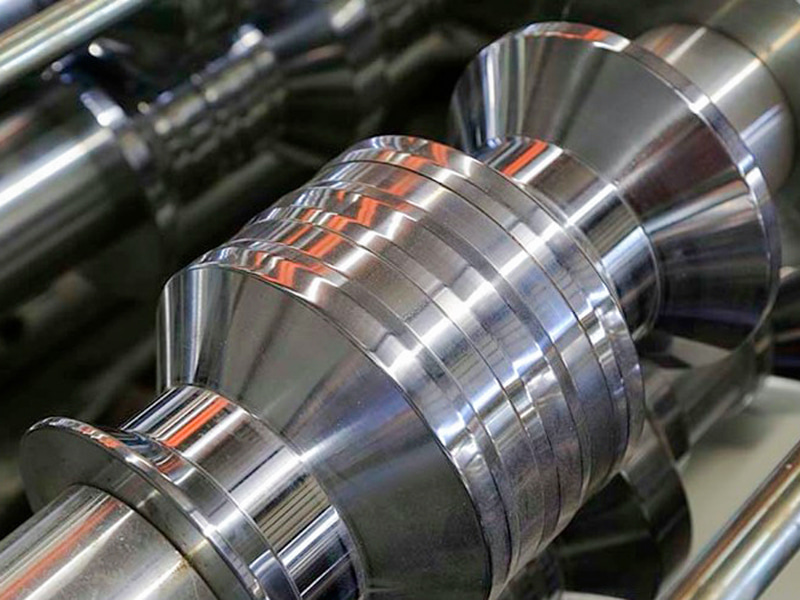

| Materijal valjka | Cr12MoV | Vakuumsko otvrdnjavanje |
| Glavna osovina | φ80，45# Čelik | Kaljenje i kaljenje |
| Formiranje grupa | 20 | |
| Snaga glavnog motora | 11KW | |
| Metoda pogona | Lančani pogon | |
| Način rada Cut-Off | Hidraulički prekid | Snaga motora hidraulične stanice je 5,5 KW |
| Cut Blade | Cr12MoV | Kaljeno, HRC58-62 |
| Odmotavač | Utovar od 10 tona, s platformom za utovar | Snaga motora hidraulične stanice je 5,5 KW |
| Kontrolni sustav | Siemens/Schneider PLC | |
| Hidraulički sustav | Marka BeiJin Huade | |
| Ukupna duljina proizvodne linije | Oko 20 metara | |
| Težina opreme | Oko 8 tona | |
| Debljina sirovog materijala | 0,3-0,8 mm | Q235 pocinčani svitak |
| Brzina proizvodnje | Preko 25m/min | |
