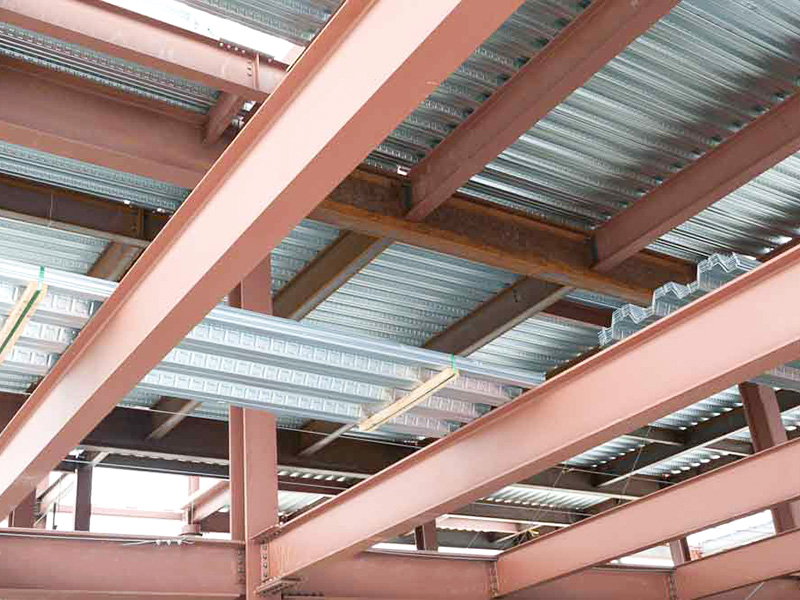

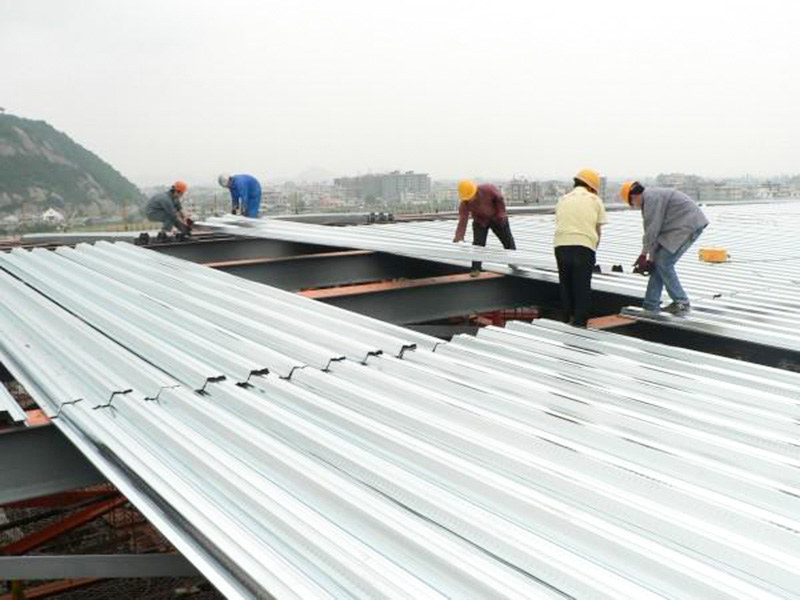

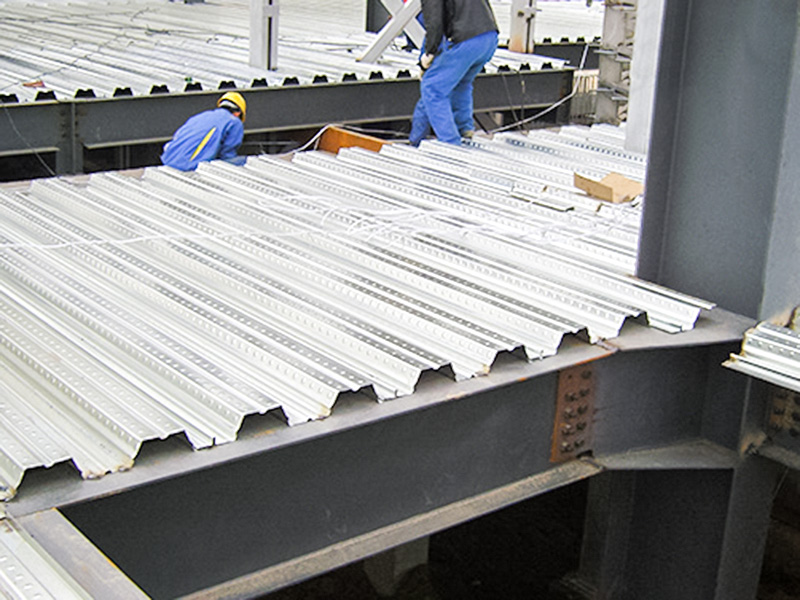

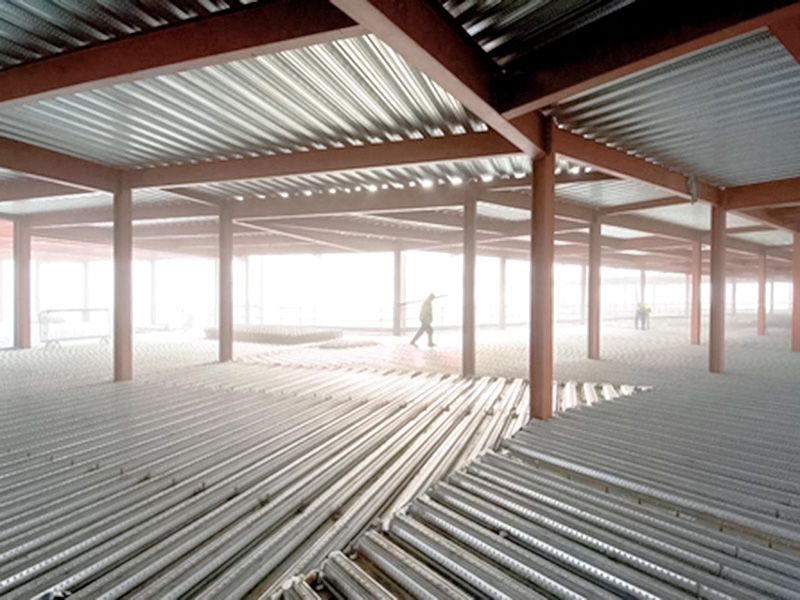

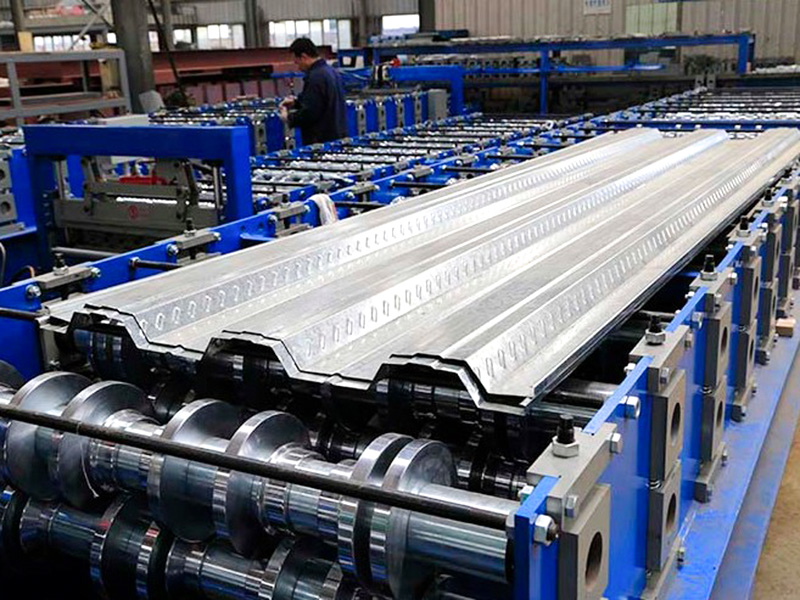

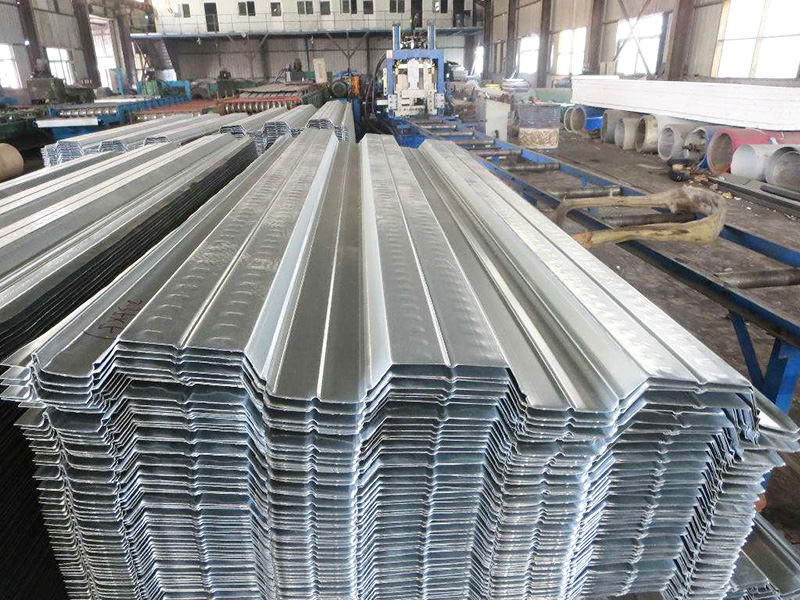

YX50-1005 stroj za valjanje podnih obloga je automatizirani stroj za valjanje posebno dizajniran za proizvodnju YX50-1005 zatvorenih podnih obloga (također poznatih kao čelični podovi ili valoviti čelični lim). Ovaj stroj koristi postupak hladnog valjanja za oblikovanje metalnih kolutova u podove sa posebnim oblicima poprečnog presjeka. Ove palube služe kao trajna oplata i nosiva armatura za betonske ploče i naširoko se koriste u čeličnim konstrukcijama.
Jiangyin Hailong Machinery Factory je YX50-1005 Učinkoviti strojevi za oblikovanje podnih ploča Dobavljač u Kini. S više od 1200 odnosa s kupcima, opslužujemo brojne industrije prilagođenom opremom za valjanje, isporučujemo YX50-1005 Učinkoviti strojevi za oblikovanje podnih ploča na prodaju.
Osnovne vrijednosti opreme:
Učinkovita proizvodnja: Kontinuirano oblikovanje valjaka pri brzinama od 15-20 m/min zadovoljava potrebe velikih projekata.
Jamstvo preciznosti: Osigurava tolerancije visine rebara i širine ploče od ≤±0,5 mm (što utječe na ravnost poda).

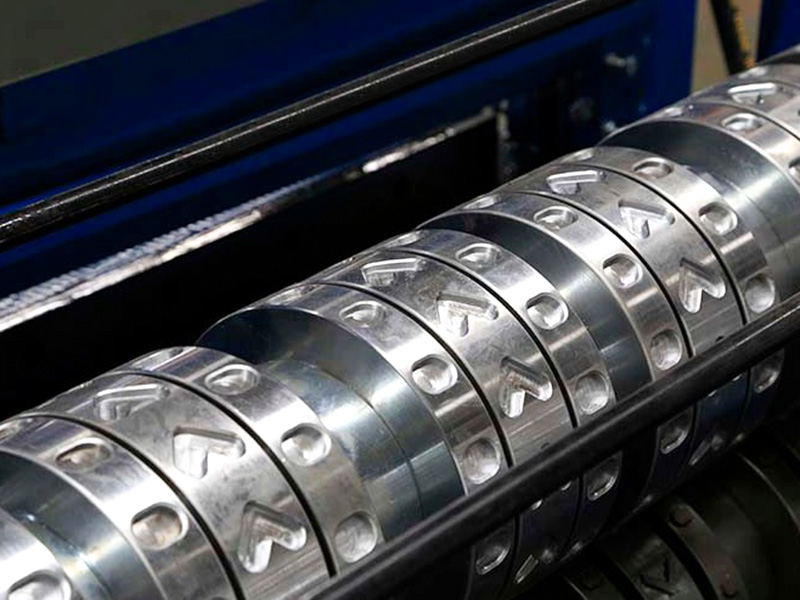

Mogućnosti prilagodbe: Moguće je probijanje u liniji i rezanje kutova (kako bi se prilagodili križanju cjevovoda).
Osnovne komponente obično uključuju:
Utovarivač/odmotavač: ubacuje i odmotava metalne kolute.
Jamstvo/uređaj za izravnavanje: Osigurava da traka ravno uđe u područje oblikovanja.

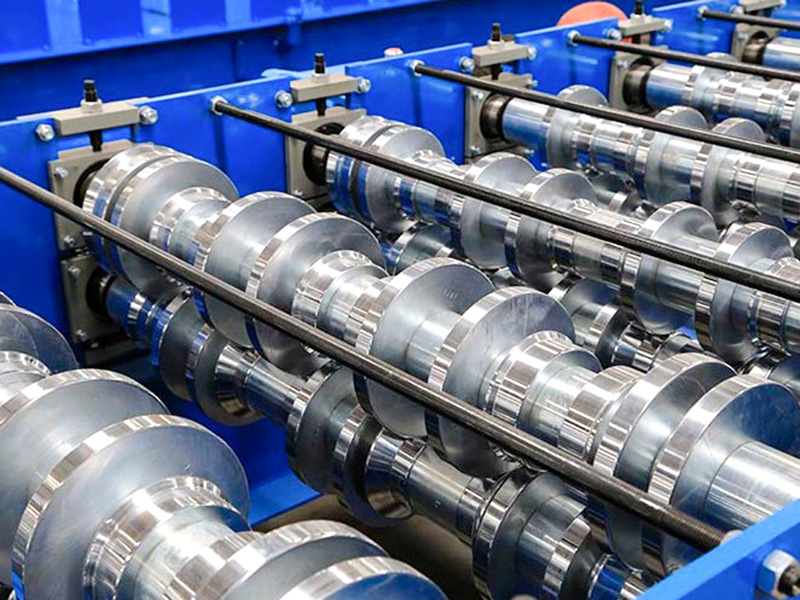

Višestruka postolja za oblikovanje: Glavna komponenta, od kojih se svaka sastoji od jednog ili više pari gornjih i donjih valjaka za oblikovanje, odgovorni su za postupno savijanje metala.

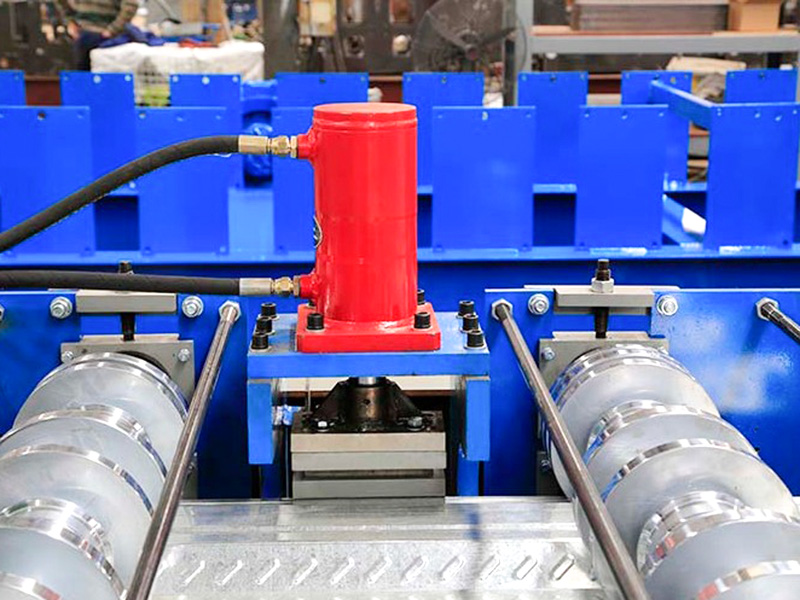

Uređaj za rezanje: Tipično, hidraulične leteće škare ili granične škare, precizno režu metalni lim na željenu duljinu dok se nastavlja kretati.
Sustav pražnjenja/slaganja: prikuplja i slaže oblikovane i izrezane listove.
Kontrolni sustav (PLC): Kontrolira radnu brzinu cijele proizvodne linije, duljinu rezanja i brojanje.
Glavne značajke i upotreba ove opreme:
Visoko specijalizirani: Kalupi s valjcima dizajnirani su da precizno zadovolje precizan oblik poprečnog presjeka i dimenzionalne zahtjeve YX50-1005 podne ploče, osiguravajući točnu točnost ključnih parametara kao što su visina vala, razmak vala i efektivna širina u gotovom proizvodu.
Učinkovita proizvodnja: Kontinuirani rad je moguć, s proizvodnim brzinama koje obično dosežu 15-20 metara u minuti ili više, što ga čini prikladnim za velike projekte.
Kompatibilnost materijala: Može obraditi zavojnice od različitih materijala (čelik, aluminij) i premaza (pocinčani, obojeni PVDF/poliester/SMP, itd.), s debljinama koje se obično kreću od 0,8 mm do 1,5 mm (ovisno o mogućnostima stroja).
Precizno rezanje: Opremljen visokoučinkovitim sustavom rezanja, svaki se list precizno reže na željenu duljinu.
Automatizirano upravljanje: PLC sustav omogućuje postavljanje parametara, praćenje rada i dijagnozu kvarova, osiguravajući jednostavan rad.
| Tehnički parametri | ||
| Stavka | Parametar | Primjedba |
| Strojna baza | Nacionalni standard br.45 I-Beam čelik | Ukupna struktura zavarivanja |
| Materijal valjka | Čelik visoke kvalitete 45# | Fino obrađeno, kaljeno, presvučeno tvrdim kromom |
| Glavna osovina | φ80，45# Čelik | Fina strojna obrada, kaljeno |
| Formiranje grupa | 20 | |
| Snaga glavnog motora | 15KW | |
| Metoda pogona | Lančani pogon | |
| Način rada Cut-Off | Hidraulički prekid | Snaga motora hidraulične stanice je 5,5 KW |
| Cut Blade | Cr12MoV | Kaljeno, HRC58-62 |
| Odmotavač | Utovar od 5 tona, s platformom za utovar | Snaga motora hidraulične stanice je 2,2 KW |
| Kontrolni sustav | Siemens/Schneider PLC | |
| Hidraulički sustav | Marka BeiJin Huade | |
| Ukupna duljina proizvodne linije | Oko 20 metara | |
| Težina opreme | Oko 9 tona | |
| Debljina sirovog materijala | 0,8-1,5 mm | Q235 pocinčani svitak |
| Brzina proizvodnje | 15~20m/min | |
