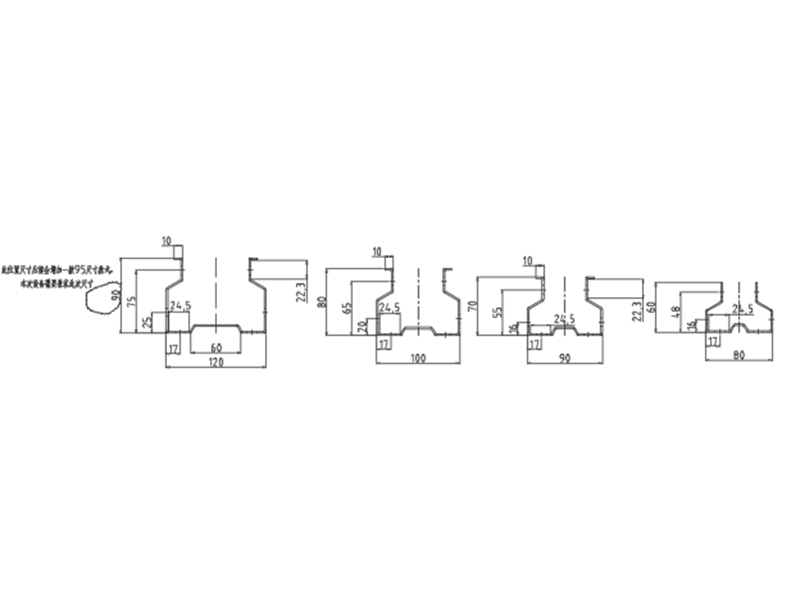

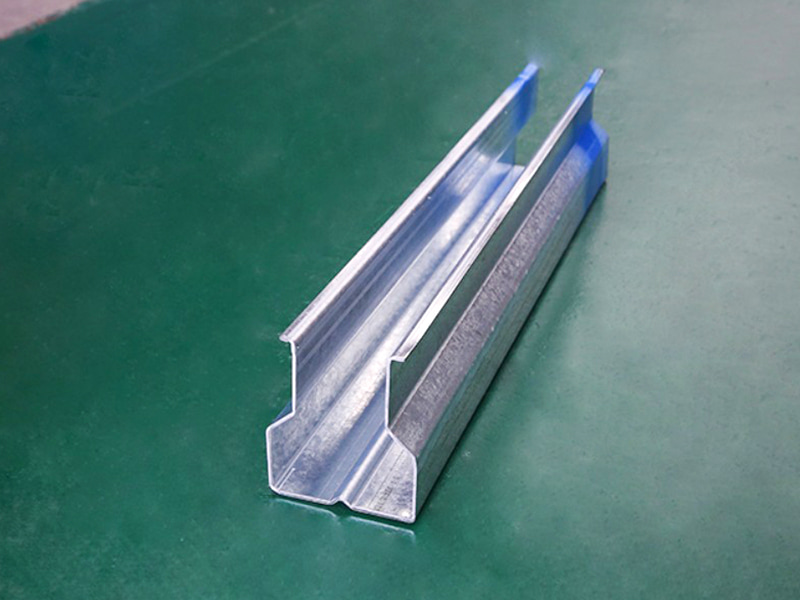

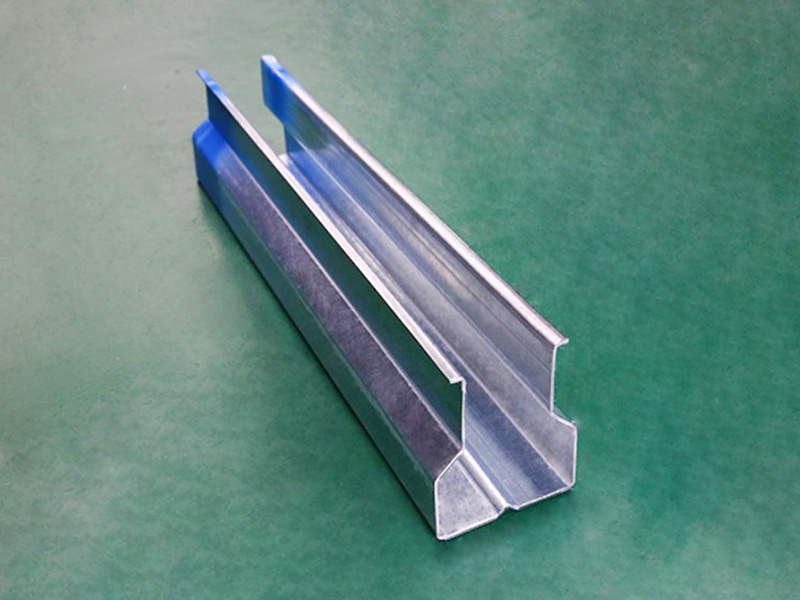

Stroj za uspravno oblikovanje valjaka s policama za skladištenje specijalizirani je automatizirani stroj za oblikovanje metala visoke preciznosti. Koristeći više preciznih valjaka, kontinuirano savija (oblikuje) metalne kolute (traku) na sobnoj temperaturi, učinkovito proizvodeći uspravne profile polica sa specifičnim oblicima poprečnog presjeka potrebnim za skladišne regale.
Jiangyin Hailong Machinery Factory je Uspravni strojevi za oblikovanje valjaka Dobavljač u Kini. S više od 1200 odnosa s kupcima, opslužujemo brojne industrije prilagođenom opremom za valjanje, isporučujemo Uspravni strojevi za oblikovanje valjaka na prodaju.
Glavne prednosti opreme:
Izuzetno visoka proizvodna učinkovitost: Stroj može raditi 24/7 velikom brzinom, proizvodeći desetke metara profila u minuti, daleko nadmašujući tradicionalne postupke rezanja, zavarivanja i štancanja.
Izvrsna čvrstoća materijala: Učinak hladnog otvrdnjavanja procesa hladnog savijanja povećava granicu tečenja materijala, čineći oblikovane komponente jačima i izdržljivijima od originalnog metalnog lima.
Visoka iskoristivost materijala: Gotovo nula otpada. Zavojnice se kontinuirano valjaju i oblikuju, pri čemu dolazi samo do konačnog gubitka od rezanja do duljine, što značajno smanjuje ukupne troškove procesa.
Preciznost i dosljednost proizvoda: Precizni valjci i CNC sustavi osiguravaju da svaki proizvod ima vrlo dosljedne dimenzije, oblik i položaj rupa. Ovo je ključno za standardne sustave regala koji zahtijevaju brzu i sigurnu montažu.
Sposobnost oblikovanja složenog poprečnog presjeka: Složeni, zatvoreni poprečni presjeci, nedostižni s tradicionalnim prešama, mogu se oblikovati u jednom prolazu. Ovi poprečni presjeci nude optimalan omjer čvrstoće i težine.
Visoko automatiziran: cijela proizvodna linija integrira procese odmotavanja, izravnavanja, oblikovanja, probijanja, rezanja i namotavanja, zahtijevajući samo jednog ili dva operatera, značajno smanjujući troškove rada.
Komponente opreme:

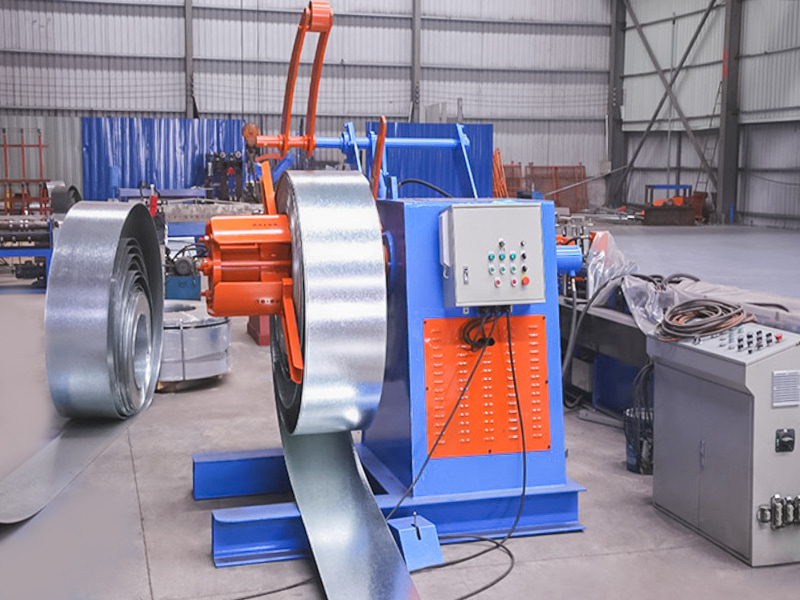

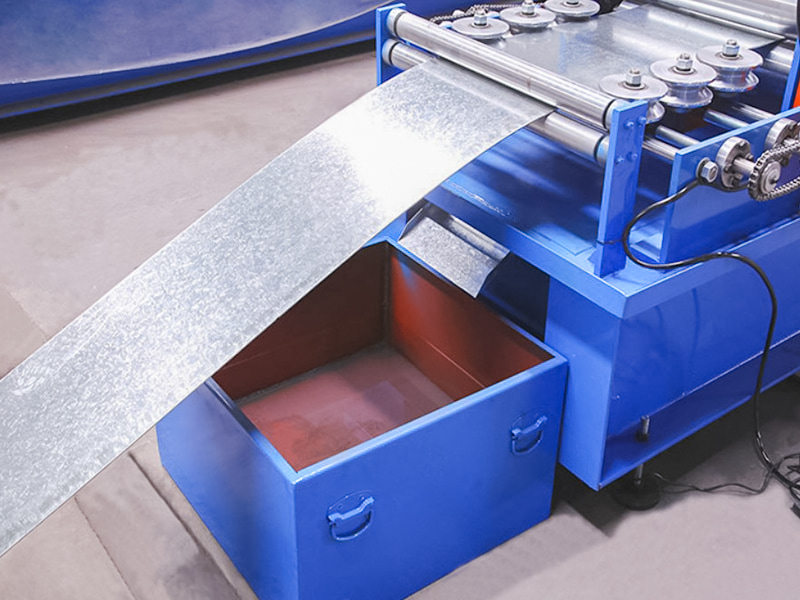

Odmotavač i poravnavač: drži i izravnava zavojnice, osiguravajući ravnu površinu nakon ulaska u glavni stroj.

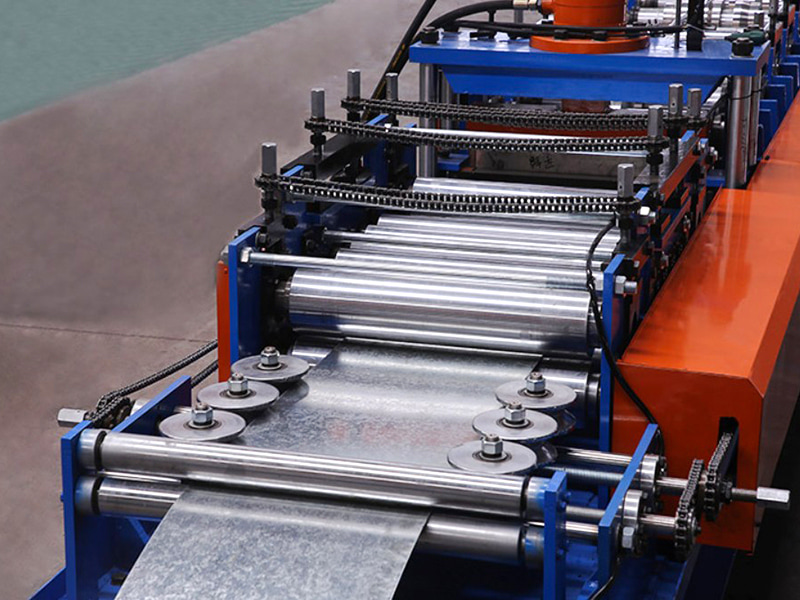

Uređaj za vođenje i uvlačenje: Precizno uvlači materijal u prvi set valjaka.
Mrežni sustav probijanja (osnovni funkcionalni modul): Obično je to visokoprecizan servo-hidraulički sustav ili mehanički mehanizam za probijanje, sposoban za trenutno probijanje pod visokim pritiskom.

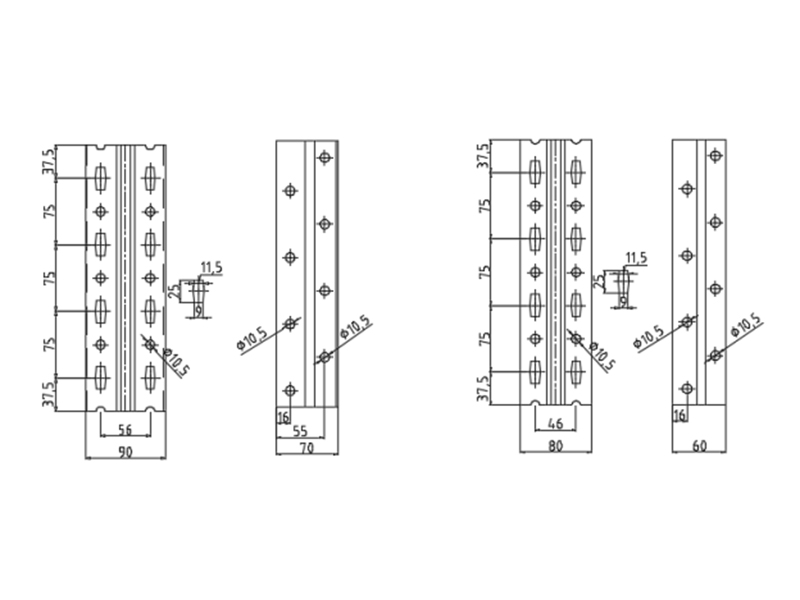

Sinkroni sustav upravljanja probijanjem: PLC sustav upravljanja osigurava precizno, sinkronizirano kretanje probijača dok se materijal kreće, trenutno dovršavajući probijanje i brzo se povlačeći bez ometanja kontinuiranog protoka materijala. Također kontrolira razmak (razmak rupa) između proboja.

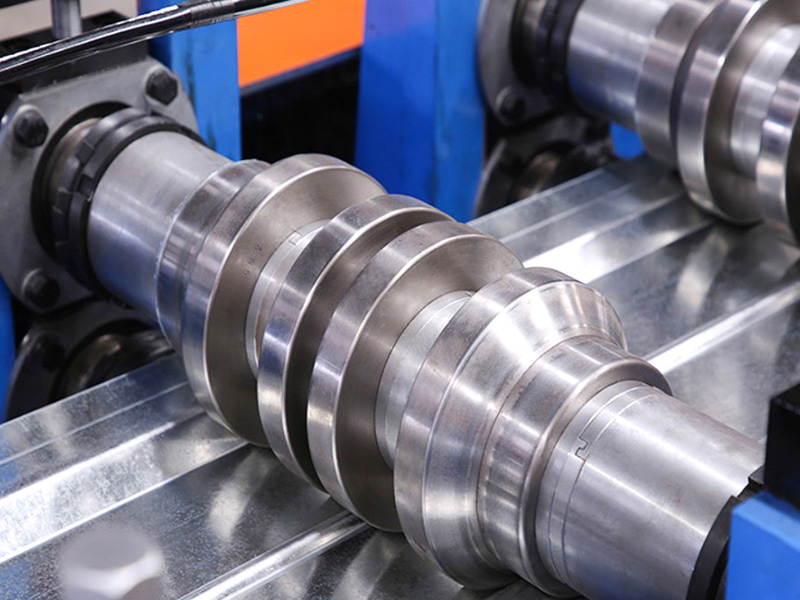

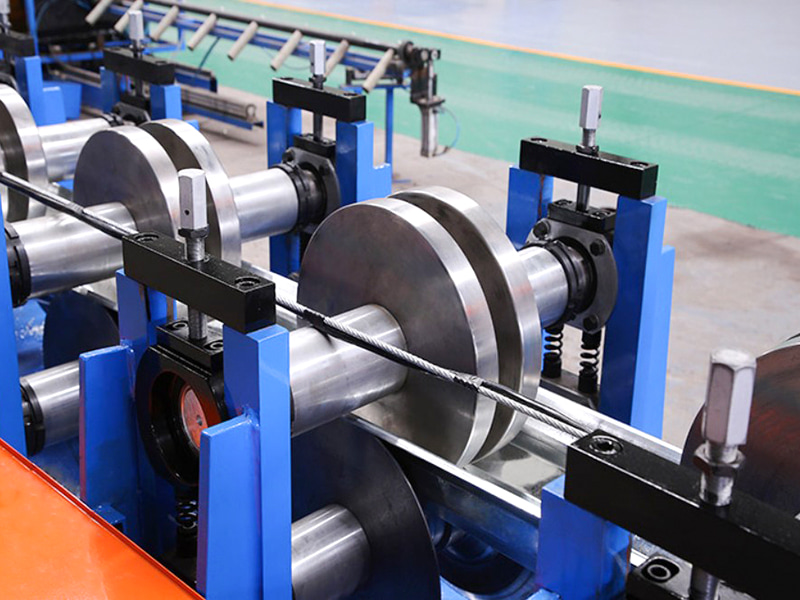

Stroj za hladno valjanje: Sastoji se od više pari (obično 16-24 ili više) precizno konstruiranih čeličnih valjaka, ovi strojevi postupno savijaju ravnu traku u konačni poprečni presjek stupa.

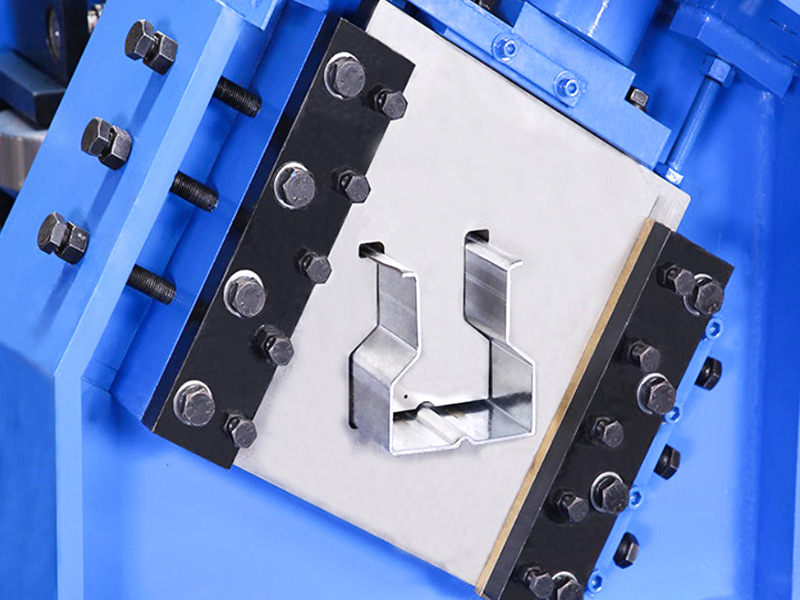

Sustav rezanja (leteća pila ili hidraulično rezanje): reže kontinuirano oblikovane stupove na željenu duljinu bez zaustavljanja materijala.
Prijemni stol: prima i organizira gotove proizvode.

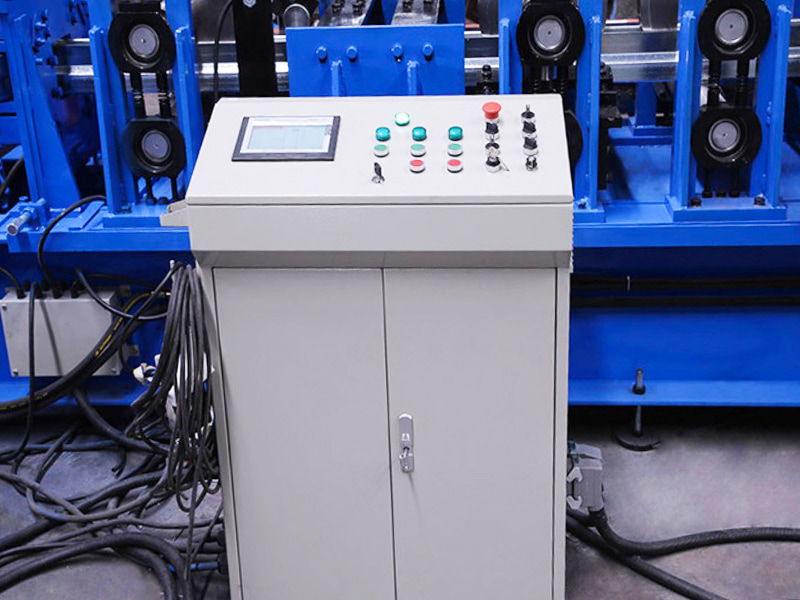

CNC elektronički sustav upravljanja: Operater koristi ekran osjetljiv na dodir za postavljanje svih parametara (kao što su podaci o valjcima koji odgovaraju poprečnom presjeku, razmak rupa, duljina rezanja, brzina proizvodnje, itd.) i nadgleda cijeli proizvodni proces.
| Tehnički parametri | ||
| Stavka | Parametar | Primjedba |
| Strojna baza | Nacionalni standard br.40 I-Beam čelik | Ukupna struktura zavarivanja |
| Materijal valjka | Cr12MoV | Vakuumsko otvrdnjavanje |
| Glavna osovina | φ70/95，40Cr | Kaljenje i kaljenje |
| Formiranje grupa | 24 | |
| Snaga glavnog motora | 30KW, serija K | |
| Mjenjač glavnog pogona | X180 (X180 spiralni mjenjač) | |

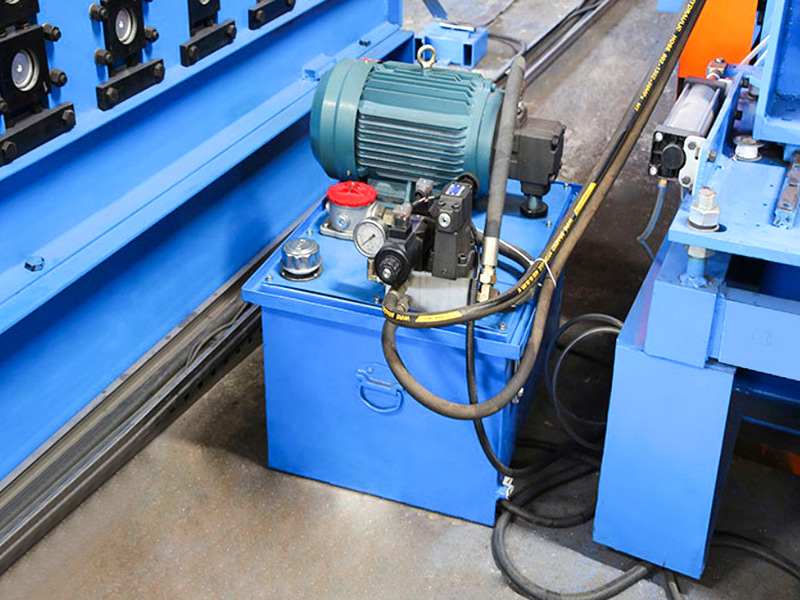

| Način rada Cut-Off | Servo praćenje hidrauličkog prekida | Snaga motora hidraulične stanice je 11 KW |
| Način bušenja | Stroj za bušenje | |
| Odmotavač | Utovar od 10 tona, s platformom za utovar | Snaga motora hidrauličke stanice je 5,5 KW |
| Kontrolni sustav | Siemens/Schneider PLC | |
| Hidraulički sustav | Marka BeiJin Huade | |
| Ukupna duljina proizvodne linije | Oko 38 metara | |
| Težina opreme | Oko 15 tona | |
| Debljina sirovog materijala | 2,0-3,0 mm | Q235 pocinčani svitak |
| Brzina proizvodnje | 15~20m/min | |
