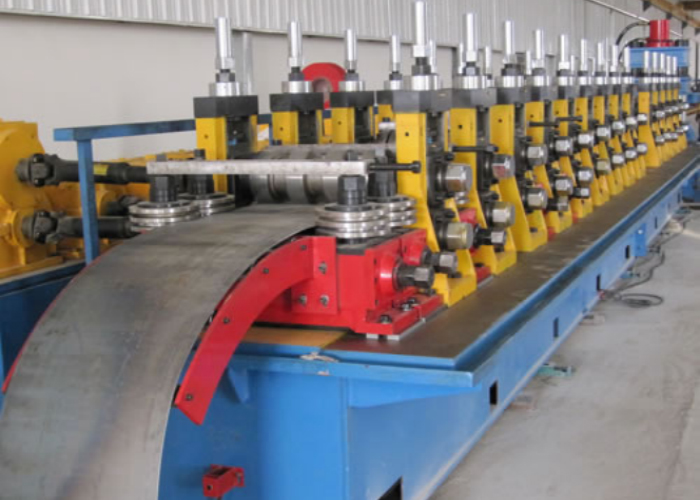

Pregled stroja za oblikovanje valjaka

Pregled stroja za oblikovanje valjaka (1)

Oblikovanje valjaka

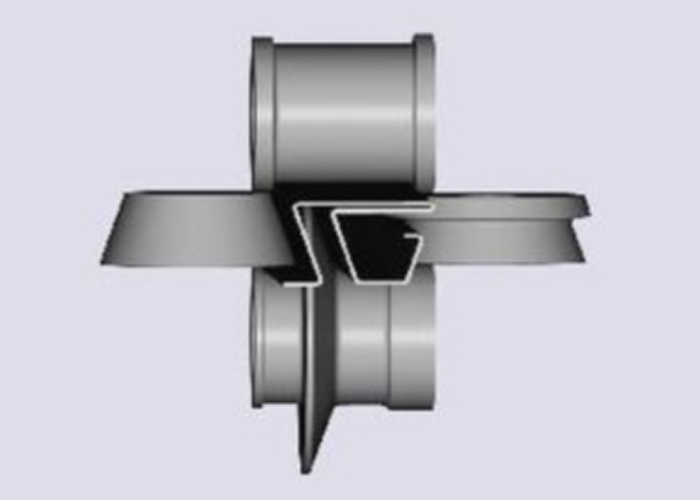

Savijanje duž valjaka

Valjanje, također poznato kao valjanje, je proces valjanja koji kontinuirano savija dugu traku metalnog lima (obično namotanog čelika) u željenu površinu poprečnog presjeka. Traka prolazi kroz više setova valjaka montiranih na kontinuiranim postoljima, pri čemu svaki set izvodi samo inkrementalne dijelove savijanja dok se ne postigne željena površina poprečnog presjeka (profil). Valjanje je idealno za proizvodnju dugih dijelova velikog volumena s konstantnim oblikom profila.

Pregled

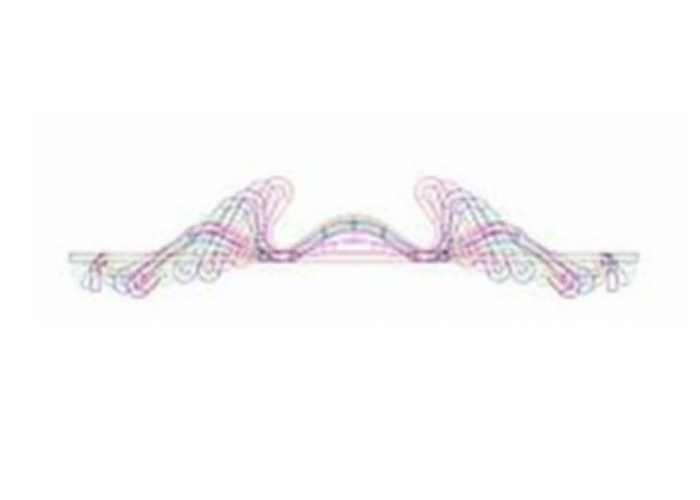

Uzorak

Profili se mogu proizvesti u različitim oblicima poprečnog presjeka, ali svaki oblik zahtijeva pažljivo dizajniran set matrica za valjke. Dizajn role počinje s uzorkom, koji je niz poprečnih presjeka profila, jedan profil po setu valjaka. Profil role tada se izvodi iz profila uzorka. Zbog visoke cijene kompleta valjaka, računalne simulacije često se koriste za razvoj ili provjeru valjanosti dizajna valjaka i optimiziranje procesa oblikovanja kako bi se smanjio broj postolja za role i naprezanja materijala u konačnom proizvodu.

Valjani profili mogu ponuditi prednosti u odnosu na ekstrudirane profile sličnog oblika. Valjani dijelovi mogu biti lakši i tanjih stijenki od onih proizvedenih ekstruzijom, a čvršći su zbog otvrdnjavanja u hladnom stanju. Dijelovi mogu biti površinski obrađeni ili obojeni. Nadalje, proces valjanja je brži i energetski učinkovitiji od ekstruzije.

Postojeći strojevi za oblikovanje valjaka mogu proizvesti profile različitih veličina i debljina materijala koristeći iste valjke. Promjene veličine postižu se ručnim podešavanjem ili računalno kontroliranim mijenjanjem udaljenosti između valjaka, što omogućuje brzu promjenu. Ove specijalizirane glodalice uobičajene su u industriji lakih okvira, koja koristi metalne klinove i tračnice standardiziranih profila i debljina.

Na primjer, jedna tvornica može proizvesti metalne klinove od pocinčanih čeličnih limova različitih promjera (npr. 20 do 12 ga) s različitim veličinama mreže (npr. 3-5/8 in. do 14 in.), veličinama prirubnica (npr. 1-3/8 in. do 2-1/2 in.) i veličinama usana (npr. 3/8 in. do 5/8 in.).

Linije za oblikovanje valjaka mogu se postaviti u različitim konfiguracijama za bušenje i rezanje dijelova u kontinuiranom radu. Za rezanje dijelova na željenu duljinu, linija se može konfigurirati za korištenje prethodno izrezanih matrica, s pojedinačnim prazninama koje prolaze kroz stroj za oblikovanje valjaka, ili naknadno rezanih matrica, s profilom koji je odrezan nakon procesa oblikovanja valjanja.

Značajke kao što su rupe, zarezi, utiskivanje ili rezani oblici mogu se dodati probijanjem na liniji za oblikovanje valjaka. Ove značajke dijelova mogu se primijeniti u primjeni prije probijanja (prije početka oblikovanja valjaka), u primjeni središnje linije probijanja (u sredini linije/procesa oblikovanja valjaka) ili nakon probijanja (nakon što je oblikovanje valjanja završeno).

Neke linije za oblikovanje valjaka sadrže samo jednu od ovih aplikacija, probijanje ili rezanje, dok druge integriraju neke ili sve ove primjene u jednu liniju.
